AA, BB, CC

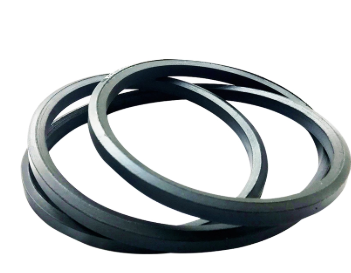

Les courroies trapézoïdales hexagonales, également connues sous le nom de courroies trapézoïdales doubles ou courroies hexagonales, sont des courroies de transmission de puissance avec une section transversale hexagonale qui permet la transmission de puissance à partir des surfaces supérieure et inférieure. Cette capacité double face les rend adaptés aux configurations d"entraînement en serpentin où les poulies entrent en contact des deux côtés de la courroie et où certains arbres menés nécessitent une inversion de rotation.
La ceinture comporte deux profils en V reliés à l"arrière, créant une forme hexagonale avec quatre parois latérales inclinées. Les surfaces supérieure et inférieure sont encastrées pour maintenir le contact des parois latérales avec les rainures des poulies tout en préservant la flexibilité. Chaque côté fonctionne indépendamment comme une courroie trapézoïdale, permettant à la courroie d"entraîner des poulies de chaque côté du chemin de courroie sans basculement ni réacheminement.
Le corps de la courroie est construit à partir d"un composé de caoutchouc, généralement du polychloroprène ou de l"EPDM, formulé pour la résistance à la flexion et la stabilité environnementale. Un câble de traction en fibre de polyester ou d"aramide court le long du plan neutre pour supporter les charges de tension. Les surfaces des parois latérales sont recouvertes de tissu pour une résistance à l"abrasion et des caractéristiques de friction constantes contre les parois des rainures des poulies.
Section | Largeur supérieure (mm) | Hauteur par côté (mm) | Hauteur totale (mm) | Angle (degrés) |
|---|---|---|---|---|
AA | 13.0 | 8.0 | 16.0 | 40 |
BB | 17.0 | 11.0 | 22.0 | 40 |
CC | 22.0 | 14.0 | 28.0 | 40 |
La plage de températures de fonctionnement est de -45°C à +80°C pour les composés de caoutchouc standard. La tolérance de longueur est conforme aux spécifications ISO 5289. La conception symétrique de la courroie signifie que les deux côtés supportent des charges égales et que la courroie peut être installée dans n"importe quelle orientation sans affecter les performances. La durée de vie flexible est conçue pour un fonctionnement continu avec une tension et un alignement appropriés des poulies.
Les courroies hexagonales sont spécifiées pour les arrangements d"entraînement en serpentin où la courroie doit entrer en contact avec les poulies des deux côtés, comme les systèmes avec des rouleaux arrière ou des arbres entraînés à rotation inverse. Le profil double V élimine le besoin de plusieurs courroies ou d"un acheminement complexe dans les applications nécessitant un transfert de puissance vers des arbres tournant dans des directions opposées.
Les sections AA et BB sont couramment utilisées dans les machines textiles, notamment les métiers à filer, les métiers à tisser et les équipements de traitement de fils où une transmission multi-arbres et une rotation inverse sont nécessaires. Les sections BB et CC sont destinées aux machines agricoles telles que les moissonneuses-batteuses, les presses à balles et les semoirs, où les configurations d"entraînement exigent un transfert de puissance des deux côtés de la courroie sur plusieurs arbres.
La production est conforme à la norme ISO 5289 pour les dimensions et tolérances des courroies doubles trapézoïdales, à la norme DIN 772 pour les normes industrielles allemandes et aux spécifications RMA (Rubber Manufacturers Association) pour les marchés nord-américains. Les marquages de longueur de ceinture suivent le système de numérotation standard correspondant aux mesures de longueur intérieure.
Chaque lot est soumis à une inspection dimensionnelle, notamment la largeur supérieure, la hauteur totale et la vérification des angles. Les tests de résistance à la traction confirment l"intégrité du cordon et la correspondance des longueurs garantit que les courroies fournies sous forme d"ensembles se situent dans les bandes de tolérance correspondantes. Les codes d"identification des lots assurent la traçabilité des lots de matériaux, de la date de production et des enregistrements d"inspection qualité.
Les courroies trapézoïdales hexagonales sont utilisées dans les systèmes d"entraînement qui nécessitent une transmission de puissance des deux côtés de la courroie, tels que les entraînements serpentins avec poulies arrière, les arrangements multi-arbres avec rotation inverse et les applications dans lesquelles une seule courroie doit entraîner plusieurs arbres tournant dans des directions différentes. Ils sont courants dans les machines textiles et les équipements agricoles.
AA, BB et CC font référence aux tailles de section transversale, correspondant aux dimensions classiques des courroies A, B et CV doublées pour former un profil hexagonal. AA est la plus petite section avec une largeur supérieure de 13 mm et une hauteur totale de 16 mm ; BB mesure 17 mm sur 22 mm ; et CC est le plus grand avec 22 mm sur 28 mm. La sélection dépend des besoins en puissance et des dimensions de la poulie.
Oui, les courroies hexagonales sont conçues pour transmettre la puissance des profils en V supérieur et inférieur. La section transversale hexagonale symétrique permet aux poulies de s"engager de chaque côté de la courroie, ce qui les rend adaptées aux entraînements serpentins, aux applications de rotation inverse et aux systèmes multi-arbres dans lesquels la courroie s"enroule autour des poulies des côtés opposés.
Les courroies trapézoïdales hexagonales sont conformes aux spécifications ISO 5289 (norme internationale pour les courroies trapézoïdales doubles), DIN 772 (norme allemande) et RMA (Rubber Manufacturers Association). Ces normes définissent les tolérances dimensionnelles, la classification des longueurs et les méthodes d"essai pour la vérification des performances des courroies.
