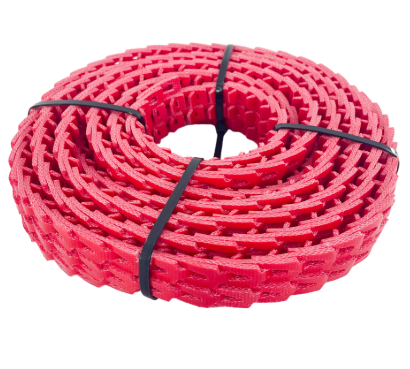

Les courroies PU Link V sont fabriquées à partir de polyuréthane, un matériau polymère synthétique sélectionné pour sa résistance à l"abrasion et ses propriétés de charge. Le composé de polyuréthane forme le corps de chaque segment de maillon individuel, offrant une rigidité structurelle tout en conservant la flexibilité de l"enroulement de la poulie. Le matériau présente une résistance au contact avec l’huile, à l’humidité et à de nombreuses substances chimiques rencontrées dans les environnements industriels.
Chaque ceinture est constituée de segments de liaison individuels en polyuréthane reliés par une conception emboîtable. Les maillons sont reliés en insérant l"extrémité de la languette d"un segment dans la fente de réception du suivant, formant ainsi une ceinture continue en forme de V. Cette construction segmentée permet d"assembler les courroies à n"importe quelle longueur requise sur site sans outils spécialisés. La section transversale en forme de V de chaque maillon maintient un contact approprié avec la rainure de la poulie pour la transmission de la puissance.
Le tableau suivant répertorie les spécifications standard des profils de courroie PU Link V :
Section | Largeur supérieure (mm) | Hauteur (mm) | Longueur du lien (mm) | Plage de températures de fonctionnement typique |
|---|---|---|---|---|
A | 13 | 8 | 25 | -30°C à +80°C |
B | 17 | 11 | 32 | -30°C à +80°C |
C | 22 | 14 | 40 | -30°C à +80°C |
D | 32 | 19 | 50 | -30°C à +80°C |
Z | 10 | 6 | 20 | -30°C à +80°C |
Chaque segment de maillon peut être ajouté ou supprimé pour ajuster la longueur de la courroie par incréments égaux à la longueur du maillon individuel.
Les courroies trapézoïdales PU Link sont utilisées dans les installations de fabrication sur les entraînements de convoyeurs, les machines d"emballage et les équipements de chaîne de montage. La fonction de longueur réglable permet un remplacement rapide lors des arrêts de maintenance, réduisant ainsi les temps d"arrêt par rapport aux installations de courroies sans fin qui nécessitent le démontage des poulies.
Le matériau polyuréthane résiste à l’humidité et est compatible avec les environnements de lavage que l’on retrouve dans les opérations de transformation et d’emballage des aliments. Les courroies à maillons sont installées sur les convoyeurs, les machines de remplissage et les équipements d"étiquetage où des procédures d"assainissement fréquentes ont lieu.
Les usines textiles et les imprimeries utilisent des courroies PU Link V sur les métiers à tisser, les presses à imprimer et les équipements de finition. Le matériau polyuréthane résiste à de nombreux agents chimiques et colorants rencontrés dans ces processus, et la conception du maillon permet un réglage de la longueur sans retirer les composants d"entraînement.
Dans les machines agricoles, les courroies PU Link V servent de courroies de remplacement pour les moissonneuses, les systèmes d"irrigation et les équipements de transformation. La possibilité d"assembler des longueurs personnalisées sur le terrain prend en charge les opérations de maintenance où des tailles de courroies spécifiques peuvent ne pas être facilement disponibles.
Le matériau polyuréthane offre une résistance à l"abrasion dans les applications où les courroies sont confrontées à de la poussière, des débris ou des flexions répétées. Le matériau maintient la stabilité dimensionnelle en fonctionnement continu, réduisant ainsi le taux d"usure transversale susceptible de provoquer le glissement de la courroie.
Le polyuréthane présente une résistance à de nombreuses huiles, graisses et substances chimiques. Cette propriété rend les courroies trapézoïdales PU Link adaptées aux applications où un contact avec l"huile ou une exposition à des produits chimiques est présent, telles que les environnements de machines-outils et les installations de traitement chimique.
La conception à maillons segmentés produit des niveaux de bruit inférieurs à ceux de certains types de courroies pleines pendant le fonctionnement. Les segments de liaison individuels peuvent absorber des vibrations et des chocs mineurs, contribuant ainsi à un fonctionnement plus silencieux dans les espaces de machines fermés.
Étant donné que des maillons peuvent être ajoutés ou supprimés, la tension de la courroie peut être ajustée en modifiant la longueur totale de la courroie. Cette fonctionnalité permet aux opérateurs d"affiner la tension sans repositionner les moteurs ni ajuster les mécanismes de relevage, simplifiant ainsi les procédures de maintenance.
Pour assembler une courroie PU Link V, des segments de maillon individuels sont connectés en insérant la languette de connexion d"un maillon dans la fente du maillon adjacent. Le nombre requis de maillons est déterminé en mesurant la longueur du trajet de la courroie et en divisant par la longueur des maillons individuels. L"assemblage peut être effectué directement sur les poulies installées sans démonter le système d"entraînement.
Une tension appropriée est obtenue en ajoutant ou en supprimant des maillons jusqu"à ce que la mesure de déflexion souhaitée soit obtenue. Comme pour les courroies trapézoïdales classiques, une tension insuffisante provoque un glissement et une accumulation de chaleur, tandis qu"une tension excessive augmente les charges sur les roulements. La tension doit être vérifiée après les premières heures de fonctionnement et ajustée si nécessaire.
Une inspection régulière doit vérifier la présence de maillons fissurés ou déformés, de connexions desserrées entre les segments et de signes d"usure excessive des parois latérales. Les maillons individuels endommagés peuvent être remplacés sans remplacer la courroie entière, ce qui réduit les coûts de matériel de maintenance. Les courroies doivent être remplacées lorsque plusieurs maillons présentent des dommages ou lorsque la tension ne peut pas être maintenue conformément aux spécifications.
Les courroies trapézoïdales PU Link sont disponibles dans des sections transversales standard de courroie trapézoïdale, notamment Z, A, B, C et D. La longueur est personnalisée en ajoutant ou en supprimant des segments de maillon individuels, permettant aux courroies d"être assemblées à n"importe quelle longueur requise.
Oui, les courroies trapézoïdales PU Link peuvent remplacer les courroies trapézoïdales en caoutchouc standard dans de nombreuses applications lorsque la section transversale correspond à la rainure de la poulie. La conception du lien offre l’avantage d’une longueur réglable et d’une installation plus facile.
Les courroies PU Link V fonctionnent généralement dans une plage de -30°C à +80°C. Les performances réelles dépendent de la formulation spécifique du polyuréthane et du cycle de service.
Calculez le nombre de maillons en divisant la longueur de ceinture souhaitée par la longueur d"un maillon individuel. Les longueurs des maillons varient en fonction de la taille de la section transversale, allant généralement de 20 mm pour la section Z à 50 mm pour la section D.
Oui, les liens endommagés individuels peuvent être supprimés et remplacés par de nouveaux segments. Cette fonctionnalité réduit les coûts de maintenance par rapport au remplacement d"une courroie sans fin entière lorsque seule une section est endommagée.
