Les courroies de distribution en caoutchouc utilisent un composé de caoutchouc synthétique comme matrice de base, formulé pour maintenir la stabilité dimensionnelle dans diverses conditions de charge. Le composé est mélangé avec des additifs spécifiques pour ajuster la dureté, le coefficient de frottement et la résistance à la température. Le corps de la ceinture est formé par un processus de vulcanisation qui lie toutes les couches structurelles en une seule unité intégrée. Les formulations standard fonctionnent dans des plages de températures allant de -30°C à 80°C, avec des composés spécialisés disponibles pour des applications à températures étendues.
L"élément de traction des courroies dentées en caoutchouc est constitué de câbles de fibres à haute résistance intégrés longitudinalement dans le corps en caoutchouc. Ces cordons supportent la charge principale pendant la transmission de puissance et déterminent les caractéristiques de résistance à la traction et d"allongement de la courroie. Le matériau du cordon et le diamètre primitif sont sélectionnés en fonction des exigences de puissance de l"application et des dimensions de la poulie. Le placement du cordon est contrôlé avec précision pendant la fabrication pour garantir une répartition uniforme de la charge sur toute la largeur de la bande.
Le profil denté sur la surface intérieure s"engrène avec les rainures correspondantes sur les poulies de distribution pour assurer une transmission de puissance synchrone. La géométrie des dents est conçue pour maintenir un engagement constant, réduisant ainsi le jeu et garantissant la précision de la position. Les profils de dents standard incluent des formes trapézoïdales et curvilignes, chacune adaptée à différentes conditions de charge et de vitesse. Le rayon de la racine des dents est optimisé pour minimiser la concentration de contraintes lors de la flexion autour des poulies.
Paramètre | Gamme de spécifications |
|---|---|

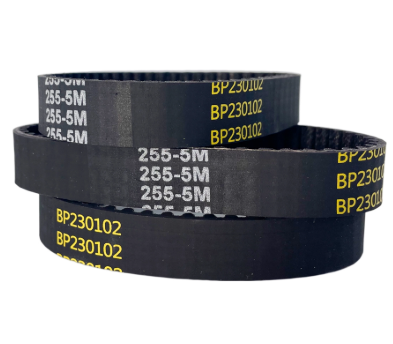

Modèle | BP230102 |
Types d"emplacements | XL, L, H, XH, XXH (trapézoïdal) ; 3M, 5M, 8M, 14M, 20M (curviligne) |
Résistance à la traction | 100 N/mm × 400 N/mm (en fonction de la largeur) |
Température de fonctionnement | -30°C - 80°C (composé standard) |
Vitesse linéaire maximale | Jusqu"à 50 m/s |
Plage de longueur de courroie | 100 mm × 5 000 mm |
Les courroies de distribution en caoutchouc synchronisent la rotation du vilebrequin et de l"arbre à cames dans les moteurs à combustion interne, garantissant un calage précis des soupapes pour une combustion efficace. Ils sont utilisés dans les véhicules de tourisme, les camions commerciaux et les moteurs industriels. La conception dentée élimine le glissement, maintenant une synchronisation précise tout au long de l"intervalle d"entretien.
Dans les systèmes de production automatisés, les courroies dentées entraînent l’indexation des convoyeurs, les mécanismes de prélèvement et de placement et les équipements d’emballage. Leur fonctionnement synchrone garantit une précision de positionnement constante, ce qui soutient le débit de la ligne de production et la cohérence des produits. Plusieurs courroies peuvent être configurées sur un seul arbre de transmission pour un mouvement multi-axes synchronisé.
Les métiers à tisser textiles, les machines à tricoter et les presses à imprimer s"appuient sur des courroies dentées pour un contrôle précis des mouvements. Le fonctionnement silencieux et les caractéristiques de vibration minimales contribuent à améliorer la qualité des produits dans les applications où la précision de positionnement affecte directement le rendement.
La sélection du pas de dent correct est la première étape de la spécification de la courroie de distribution. Le pas doit correspondre au profil de rainure de poulie correspondant pour garantir un engrènement correct. Les profils trapézoïdaux (XL, L, H) sont couramment utilisés pour les entraînements industriels généraux, tandis que les profils curvilignes (3M, 5M, 8M, 14M) offrent une capacité de charge plus élevée et un engagement plus fluide pour les applications plus lourdes.
La sélection de la largeur de la courroie dépend de la puissance transmise, du rapport de vitesse d"entraînement et des diamètres des poulies. Les calculs prennent en compte à la fois la charge de traction statique et les conditions de fatigue dynamique. Les facteurs de service sont appliqués en fonction des caractéristiques de charge (uniforme, choc modéré, choc important) et des heures de fonctionnement par jour.
L’environnement opérationnel influence la sélection du composé. L’exposition à l’huile, la concentration d’ozone, les niveaux d’humidité et les températures extrêmes affectent tous les performances des matériaux de la courroie. Pour les applications avec un contact important avec l"huile ou des températures extrêmes, des formulations de composés spécialisées doivent être spécifiées lors du processus d"approvisionnement.
Une tension correcte de la courroie est essentielle pour la durée de vie et la précision de la transmission. Une tension insuffisante peut provoquer un saut des dents sous charge, tandis qu"une tension excessive accélère l"usure des roulements et réduit la durée de vie de la courroie. La tension doit être mesurée à l"aide d"un tensiomètre et ajustée selon les spécifications du fabricant pour la largeur de la courroie et la longueur de portée spécifiques.
Un désalignement parallèle entre les poulies motrice et menée provoque une usure inégale des dents, une augmentation du bruit et une défaillance prématurée de la courroie. Les arbres de poulie doivent être alignés dans les limites de tolérance spécifiées pour la largeur de la courroie. L"alignement doit être vérifié à l"aide d"une règle ou d"outils d"alignement laser lors de l"installation.
Les courroies de distribution nécessitent un remplacement périodique en fonction des heures de fonctionnement ou de critères d"inspection visuelle. Les signes indiquant la nécessité d"un remplacement comprennent une usure visible des dents, des fissures à l"arrière de la courroie, une exposition du cordon ou un allongement important au-delà de la plage de réglage de la tension. Les calendriers de remplacement doivent être documentés dans le cadre des programmes de maintenance préventive.
Les profils standard incluent les formes de dents trapézoïdales (XL, L, H, XH, XXH) et curvilignes HTD (3M, 5M, 8M, 14M, 20M). Des profils personnalisés peuvent être développés pour des exigences d"application spécifiques.
La taille de la courroie est déterminée par le type de pas, la longueur du pas (nombre de dents × pas) et la largeur. Ces paramètres sont calculés en fonction de la puissance transmise, du rapport de vitesse, des diamètres des poulies et de l"entraxe.
Les courroies de distribution de taille personnalisée ont une valeur de commande minimale de 1 000 USD. Les tailles standard du catalogue peuvent être disponibles en plus petites quantités en fonction des niveaux de stock actuels.
Les courroies de distribution en caoutchouc standard fonctionnent jusqu"à 80°C en continu. Des composés haute température sont disponibles pour des applications jusqu"à 120°C. Pour les températures au-delà de cette plage, d’autres matériaux de courroie doivent être envisagés.
Le délai de production pour les commandes de courroies de distribution en gros varie de 25 à 35 jours, en fonction du volume de la commande et de la complexité des spécifications. Une production accélérée peut être disponible pour les besoins urgents en matière d’approvisionnement commercial.
