| Quantité: | |
|---|---|
100 mètres

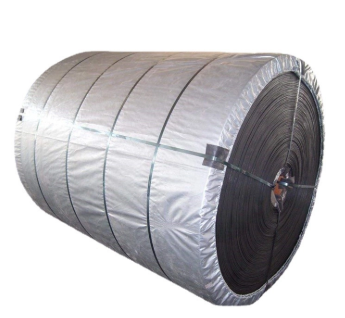

La bande transporteuse à câble d"acier intègre des fils d"acier à haute résistance intégrés longitudinalement dans le noyau de la bande. Ces câbles en acier s"étendent sur toute la longueur de la bande et fournissent la principale résistance à la traction pour le transport des matériaux. Les cordons sont disposés en une seule couche avec un espacement uniforme, assurant une répartition uniforme de la charge sur toute la largeur de la bande. Les diamètres des câbles d"acier et les distances de pas varient selon la qualité de la bande pour répondre aux exigences spécifiques de résistance à la traction.
Les câbles d"acier sont enveloppés dans un composé de caoutchouc formulé pour obtenir une forte adhérence entre le caoutchouc et l"acier. Cette liaison empêche la séparation des câbles sous charge dynamique et protège l"acier de la pénétration de l"humidité. Des couches de caoutchouc de couverture supérieure et inférieure sont appliquées sur le noyau pour fournir une résistance à l"abrasion du côté porteur et une résistance à l"usure du côté poulie. L"épaisseur de la couverture peut être spécifiée en fonction des caractéristiques du matériau et des conditions de fonctionnement.
Le tableau suivant présente les qualités et paramètres standard des bandes transporteuses à câble d"acier :
Qualité de la courroie | Résistance à la rupture minimale (N/mm) | Diamètre du cordon (mm) | Pas de cordon (mm) | Épaisseur minimale du couvercle (mm) |
|---|---|---|---|---|
ST630 | 630 | 3.0 | 10.0 | 4.0 |
ST800 | 800 | 3.5 | 10.0 | 4.0 |
ST1000 | 1000 | 4.0 | 12.0 | 4.0 |
ST1250 | 1250 | 4.5 | 12.0 | 4.0 |
ST1600 | 1600 | 5.0 | 14.0 | 5.0 |
ST2000 | 2000 | 6.0 | 15.0 | 6.0 |
ST2500 | 2500 | 7.0 | 17.0 | 6.0 |
ST 3150 | 3150 | 8.1 | 18.0 | 8.0 |
Référence des normes : DIN 22131, AS 1333, JIS K 6369. La quantité minimum de commande est de 100 mètres.
Les bandes transporteuses à câble d"acier transportent des minerais, du charbon et des granulats dans les opérations minières et de carrière. La haute résistance à la traction du renfort en câble d"acier supporte de longues longueurs de convoyeur et les lourdes charges de matériaux rencontrées dans les systèmes miniers souterrains et à ciel ouvert.
Les cimenteries et les installations de traitement des granulats utilisent des courroies à câbles d"acier pour déplacer les matières premières des points d"extraction aux étapes de concassage, de broyage et de four. La construction résistante aux chocs gère le chargement des matériaux aux points de transfert où les roches et les minéraux tombent sur la surface de la bande.
Les installations portuaires et les terminaux de vrac déploient des bandes transporteuses à câble d"acier pour les opérations de chargement et de déchargement des navires. Ces systèmes gèrent un débit continu de céréales, de minéraux et de produits en vrac, nécessitant une tension constante de la bande sur de longs parcours horizontaux et inclinés.
Les centrales électriques au charbon utilisent des bandes transporteuses à câble d"acier dans les systèmes de manutention du combustible pour transporter le charbon des parcs de stockage jusqu"aux systèmes d"alimentation des chaudières. Les bandes fonctionnent en continu dans des environnements exigeants avec des tailles de matériaux et une teneur en humidité variables.
Le renfort en câble d"acier offre une résistance élevée à la traction avec un faible allongement, généralement inférieur à 0,2 % à la charge de travail. Cette caractéristique de faible allongement réduit les exigences de déplacement de tension et maintient une tension constante de la courroie sur de longues distances de convoyeur.
La structure en câble d"acier résiste aux dommages causés par les chutes de matériaux aux points de chargement. Les cordons longitudinaux répartissent les forces d"impact sur toute la largeur de la courroie, réduisant ainsi le risque de rupture de la courroie causée par des objets pointus ou lourds.
Les composés de caoutchouc de couverture sont disponibles en différentes qualités pour répondre aux exigences des applications. Les housses à usage général résistent aux conditions normales d’abrasion. Les couvertures spécialisées comprennent des formulations résistantes à la chaleur pour les matériaux chauds, des composés résistants à l"huile pour les matériaux huileux et des versions ignifuges pour les installations minières souterraines.
Les extrémités de la ceinture sont reliées par vulcanisation à chaud pour créer une boucle continue. Les épissures vulcanisées offrent une continuité totale de résistance à la traction en superposant les câbles en acier et en les liant avec un composé de caoutchouc non durci sous la chaleur et la pression. Une bonne préparation et exécution des épissures sont essentielles à la longévité de la courroie.
Les fixations mécaniques offrent une méthode d"épissage alternative pour les applications où l"équipement de vulcanisation n"est pas disponible sur site. Les épissures mécaniques permettent une installation plus rapide mais ont généralement une résistance inférieure à celle des épissures vulcanisées et peuvent ne pas convenir à tous les diamètres de poulies.
L"installation nécessite une tension appropriée à l"aide de systèmes de tension pour maintenir la tension de conception pendant le fonctionnement. Le suivi de la courroie doit être surveillé et ajusté via l’alignement des rouleaux. Une formation appropriée du personnel de maintenance sur les procédures d"épissure et les méthodes d"inspection garantit des performances fiables de la courroie.
Les bandes transporteuses à câble d"acier sont disponibles dans les qualités allant de ST 630 à ST 3150 et supérieures, chaque qualité représentant la résistance à la rupture minimale en newtons par millimètre de largeur de bande.
Les bandes transporteuses à câbles d"acier sont généralement épissées par vulcanisation à chaud, où les extrémités de la bande sont préparées avec des épissures à doigts étagés, les câbles d"acier se chevauchent et le caoutchouc non durci est durci sous la chaleur et la pression. Des fixations mécaniques sont également disponibles pour certaines applications.
L"épaisseur de la couverture dépend du matériau transporté, de la taille des morceaux, des conditions de chargement et de la vitesse de la bande. L"épaisseur standard du couvercle supérieur varie de 4 mm à 8 mm, avec des couvercles inférieurs généralement de 3 mm à 5 mm. Consultez les spécifications techniques pour chaque application.
Oui, les bandes transporteuses à câble d"acier sont couramment utilisées dans les applications inclinées et déclinées. L"angle d"inclinaison maximum dépend des propriétés du matériau et peut nécessiter des fonctionnalités supplémentaires telles que des crampons ou des parois latérales pour les pentes raides.
La quantité minimum de commande est de 100 mètres. Des largeurs, longueurs et composés de couverture personnalisés peuvent être spécifiés pour répondre aux exigences du projet.
