3VX,5VX,8VX,XPZ,XPA,XPB,XPC

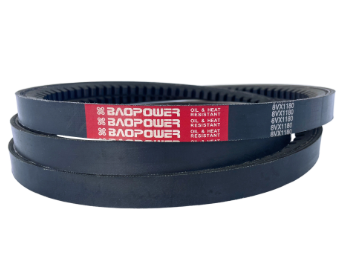

Les courroies trapézoïdales agricoles dentées à bandes de caoutchouc sont conçues pour les systèmes de transmission de puissance sur les machines agricoles, où l"équipement fonctionne sous une charge variable et dans des conditions environnementales extérieures. Ces courroies comportent des encoches sur la surface intérieure et une structure en bandes qui relie plusieurs courroies simples en une seule unité. Cette conception répond aux défis courants des systèmes d"entraînement agricoles, tels que les petits diamètres de poulies, les charges fluctuantes et la rotation des courroies sur les entraînements multi-rainures.
Les courroies suivent les spécifications dimensionnelles définies dans la norme ISO 4184 pour les courroies trapézoïdales étroites, garantissant l"interchangeabilité avec les poulies conçues selon la même norme. Ils conviennent à la fois au remplacement d’équipements existants et à l’installation d’équipements d’origine pour les nouvelles constructions de machines agricoles. Les commandes d"approvisionnement commercial peuvent être exécutées avec des tailles de stock standard ou des configurations de longueur personnalisées pour les besoins en vrac.
La gamme de produits couvre deux catégories principales de courroies trapézoïdales étroites dentées, avec des désignations de série correspondant aux conventions de dénomination industrielle mondiale.
Série de ceintures | Type de profil |
|---|---|
3VX | Crantage étroit |
5VX | Crantage étroit |
8VX | Crantage étroit |
XPZ | Équivalent classique à dents étroites |
XPA | Équivalent classique à dents étroites |
XPB | Équivalent classique à dents étroites |
XPC | Équivalent classique à dents étroites |
Les configurations en bandes sont disponibles pour toutes les séries répertoriées, avec le nombre de nervures par bande sélectionné en fonction des besoins en puissance d"entraînement. Des options de longueur standard sont produites pour chaque série, et des longueurs supplémentaires peuvent être organisées pour les commandes en volume. La spécification 8VX1180 est une taille couramment stockée pour les systèmes d"entraînement agricoles de haute puissance.
Quantité:1
La surface intérieure de chaque courroie comprend des dents régulièrement espacées qui réduisent la contrainte de flexion lorsque la courroie s"enroule autour de poulies de petit diamètre. Cette contrainte réduite permet à la courroie de fonctionner sur des diamètres de poulie plus petits que les courroies trapézoïdales lisses équivalentes, sans accélérer la fatigue du matériau. Le profil denté augmente également la conformité de contact de surface avec les rainures de poulie, ce qui permet un transfert de puissance plus cohérent sous des charges de couple fluctuantes courantes dans les équipements agricoles.
La structure en bandes relie plusieurs ceintures individuelles le long du dos avec une couche de caoutchouc continue. Cela empêche les courroies individuelles de se retourner ou de se séparer sur les entraînements multi-rainures, ce qui constitue un problème fréquent sur les machines agricoles à fortes vibrations telles que les moissonneuses et les tracteurs. La structure unifiée répartit également la charge uniformément sur toutes les nervures, réduisant ainsi l"usure inégale et prolongeant la durée de vie de l"ensemble de courroies.
Ces courroies fonctionnent dans une plage de températures allant de -45 °C à +70 °C. Cette gamme couvre la plupart des conditions de fonctionnement en extérieur rencontrées dans les travaux agricoles dans différentes zones climatiques. Le composé de caoutchouc conserve une flexibilité suffisante à basse température pour éviter les fissures lors du démarrage à froid, et résiste au ramollissement à l"extrémité supérieure de la plage de température pour maintenir la stabilité dimensionnelle sous charge continue.
Le matériau de la courroie résiste également à la dégradation due à l"exposition au soleil, à l"humidité et aux fluides agricoles courants tels que les éclaboussures de diesel et d"huile lubrifiante. Cette résistance réduit la dégradation des performances liée au stockage extérieur et aux opérations sur le terrain, permettant ainsi des intervalles d"entretien plus longs pour les équipements agricoles.
Les courroies trapézoïdales à bandes dentées sont utilisées sur une large gamme d"équipements agricoles. Les principales applications incluent les systèmes d"entraînement principaux des moissonneuses-batteuses, où un transfert de puissance et une résistance aux vibrations élevés sont requis. Ils servent également dans les entraînements d"accessoires de moteur sur les tracteurs, alimentant les alternateurs, les pompes à eau et les ventilateurs de refroidissement.
D"autres utilisations courantes incluent les systèmes d"entraînement pour les presses à foin, les pompes d"irrigation et les équipements de manutention des céréales dans les fermes. Les courroies sont également installées sur des machines de traitement fixes telles que des meuneries et des systèmes de séchage des récoltes. Pour toutes ces applications, la conception dentée et en bandes réduit la fréquence de maintenance par rapport aux courroies trapézoïdales simples standard, ce qui permet un fonctionnement ininterrompu pendant les périodes critiques de plantation et de récolte.
Lors de l"installation, assurez-vous que les rainures des poulies sont propres et exemptes de débris avant d"installer la courroie. Alignez correctement les poulies pour éviter les charges latérales et l"usure inégale des bords, car le mauvais alignement est l"une des principales causes de défaillance prématurée des courroies sur les équipements agricoles. La tension doit être réglée conformément aux spécifications du fabricant de l"équipement, la retension étant effectuée après la période de rodage initiale.
Pour l"entretien, inspectez périodiquement les courroies pour déceler des signes d"effilochage des bords, de fissures dentées ou d"usure inégale sur les nervures des bandes. Vérifiez en même temps l’usure des rainures de poulie, car des poulies usées accéléreront la dégradation de la courroie. Lorsqu"un remplacement est nécessaire, remplacez toujours l"ensemble de la courroie à bandes plutôt que les nervures individuelles, afin de maintenir une répartition uniforme de la charge. Stockez les courroies de rechange dans un endroit frais et sec, à l"abri de la lumière directe du soleil et des vapeurs chimiques afin de préserver les propriétés du matériau.
Ces courroies trapézoïdales étroites dentées sont fabriquées conformément à la norme ISO 4184, qui définit les spécifications dimensionnelles des courroies trapézoïdales étroites et des poulies correspondantes. Cette standardisation garantit la compatibilité avec les poulies et les systèmes d"entraînement conçus selon la même spécification globale.
Les bandes sont conçues pour un fonctionnement continu dans une plage de températures allant de -45 °C à +70 °C. Une exposition à court terme à des températures légèrement en dehors de cette plage peut être acceptable en fonction des conditions de charge, mais un fonctionnement prolongé au-delà de la plage nominale accélérera la dégradation du matériau.
Les courroies trapézoïdales à bandes peuvent remplacer des ensembles de courroies trapézoïdales simples sur des équipements dotés de poulies multi-rainures assorties. La conception en bandes offre une stabilité et une répartition de la charge améliorées, mais la section transversale et la longueur totales doivent correspondre aux spécifications d"origine de l"entraînement pour garantir un ajustement et une capacité de transfert de puissance appropriés.
