Quelle qualité de matériau offre de meilleures performances à la bande transporteuse en tissu ?

De nombreux directeurs d"usine considèrent la défaillance prématurée des courroies comme un simple coût inévitable supplémentaire lié à l"activité industrielle lourde. Cependant, ces pannes fréquentes du système proviennent souvent d’une erreur de spécification critique au début, plutôt que de l’usure quotidienne normale. Le matériau de la carcasse interne constitue l’épine dorsale structurelle ultime de votre système de transport. Il dicte directement la capacité de charge maximale, les limites d"absorption des chocs et la stabilité de suivi à long terme de l"ensemble de la ligne. Vous comptez entièrement sur cette couche de tissu cachée pour assurer le fonctionnement sûr et efficace de vos opérations. En fin de compte, des performances optimales ne consistent pas à trouver le matériau objectivement le plus résistant disponible sur le marché. Cela nécessite d"adapter exactement la qualité du tissu à votre poids de charge, à vos angles d"inclinaison, à vos conditions environnementales et à votre budget global. Dans ce guide, nous explorerons exactement comment évaluer différentes qualités de matériaux. Vous apprendrez comment aligner ces spécifications pour maximiser la fiabilité quotidienne de votre système.

Points clés à retenir

• L'élément de tension (carcasse) détermine jusqu'à 80 % de la fiabilité mécanique d'une courroie ; Choisir la mauvaise qualité de tissu entraîne des étirements, des problèmes de suivi ou une séparation des plis.
• Une bande transporteuse EP (Polyester-Nylon) constitue la base optimale pour la plupart des applications industrielles modernes en raison de son faible allongement et de sa haute résistance à l'humidité.
• La rédaction de spécifications précises pour les bandes transporteuses en tissu évite la sur-ingénierie (gaspillage de budget) et la sous-ingénierie (risque de temps d'arrêt catastrophique). La sélection d'un
• fournisseur de bandes transporteuses en tissu réputé nécessite de vérifier son respect des normes de test internationales (DIN, ISO, ASTM) en matière d'adhérence et de résistance à la traction.

L’impact commercial de la sélection des tissus pour bandes transporteuses

Chaque bande transporteuse en tissu repose sur une structure interne cachée pour transporter de lourdes charges industrielles. Lorsque vous choisissez le mauvais tissu, les conséquences financières vont bien au-delà du prix d’achat initial. Le coût réel des temps d'arrêt opérationnels éclipse toujours la facture originale de la courroie. De mauvais choix de matériaux conduisent inévitablement à des échecs d’épissage frustrants, à un étirement excessif et à de graves désalignements de suivi. Lorsqu'une courroie s'écarte de ses rouleaux, vous devez immédiatement arrêter les opérations pour éviter des dommages structurels. Ces arrêts soudains de production nuisent à la rentabilité des installations et font perdre de précieuses heures de maintenance.

Comprendre l"anatomie de la carcasse vous aide à éviter ces défaillances coûteuses. Le tissu interne se compose de deux directions de fils principales tissées ensemble. Les fils de chaîne s"étendent longitudinalement sur toute la longueur de la ceinture. Ils gèrent les forces de tension primaires tirées par le moteur d"entraînement. Les fils de trame s"étendent transversalement sur toute la largeur de la ceinture. Ils offrent une rigidité structurelle et une résistance aux chocs. La qualité spécifique du matériau utilisé pour ces fils dicte le comportement de la courroie sous des contraintes élevées. Il contrôle l"étirement de la ceinture et la sécurité avec laquelle elle maintient les attaches mécaniques.

Une sélection précise des matériaux atténue directement les risques opérationnels graves. Dans les environnements exigeants, la sélection du mauvais tissu entraîne une usure rapide des bords. Cela peut également entraîner une formation de ventouses, où la ceinture s"enroule vers le haut et renverse des matériaux précieux sur les côtés. De plus, des couches de tension mal adaptées entraînent souvent un délaminage des plis. Cette défaillance catastrophique se produit lorsque le revêtement extérieur en caoutchouc se sépare complètement de la carcasse interne en tissu. Choisir les bons matériaux de chaîne et de trame évite ces défaillances structurelles et permet à votre ligne de se déplacer en toute sécurité.

Qualités des matériaux de base du tissu : évaluation des options

Vous devez évaluer soigneusement vos options pour garantir le succès opérationnel. Les ingénieurs classent ces tissus selon les matériaux synthétiques ou naturels utilisés dans leurs fils de chaîne et de trame. Voici une répartition détaillée des qualités de matériaux de base disponibles pour les applications industrielles modernes.

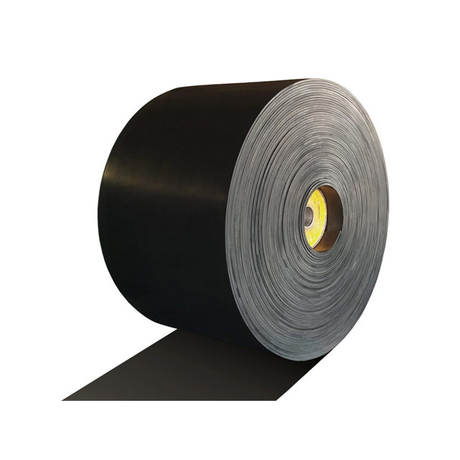

Bande transporteuse EP (chaîne polyester / trame nylon)

Une bande transporteuse EP représente la norme industrielle pour la plupart des applications de manutention modernes. Le « E » signifie polyester utilisé dans les fils de chaîne longitudinaux. Le « P » signifie polyamide, communément appelé nylon, utilisé dans les fils de trame transversaux.

• Points forts : Cette combinaison offre un faible allongement exceptionnel. Vous rencontrez un étirement minimal pendant un fonctionnement continu, réduisant ainsi les interventions de maintenance. Il offre également un module initial élevé, ce qui signifie qu'il résiste fortement à la déformation sous de lourdes charges de démarrage. De plus, la chaîne en polyester offre une résistance totale à l'humidité et à la moisissure.
• Cas d'utilisation idéaux : vous devez spécifier cette qualité pour le transport sur de longues distances où l'étirement doit être minimisé. Il excelle dans les opérations à grande vitesse. Il est également parfait pour les environnements humides, tels que les usines de lavage de granulats ou les installations extérieures de traitement des minéraux exposées à la pluie.
• Compromis : les tissus EP ont une résistance aux chocs extrêmes légèrement inférieure à celle des alternatives en nylon pur. Les zones de largage très agressives avec de gros rochers déchiquetés peuvent nécessiter une épaisseur de couverture supérieure supplémentaire pour compenser.

NN (Nylon-Nylon)

Les courroies NN utilisent des fibres de nylon résistantes pour les fils de chaîne longitudinaux et les fils de trame transversaux. Cela crée une structure interne très durable et résiliente.

• Points forts : Le nylon offre une flexibilité maximale sur l’ensemble du système. Il offre une excellente capacité de passage, permettant à la courroie de former une forme profonde en « U » sur les rouleaux sans se raidir. Il présente également une résistance supérieure aux chocs et une récupération rapide après des chocs violents et soudains.
• Cas d'utilisation idéaux : Nous recommandons les tissus NN pour les applications courtes et à fort impact. Ils fonctionnent à merveille dans l’exploitation minière de roche dure et directement sous les concasseurs primaires. Ils naviguent également avec élégance sur des diamètres de poulies plus petits sans fissurer ni fatiguer l'épissure.
• Compromis : le nylon a un allongement beaucoup plus élevé que le polyester. Cet étirement important nécessite des distances de déplacement plus longues pour maintenir la tension. Il absorbe également facilement l’humidité. Cela le rend très inadapté aux conditions humides ou glaciales où l’eau absorbée peut geler et détruire la carcasse.

CC (Coton-Coton) et Mélanges

Le coton a servi de norme d"origine pour les courroies industrielles bien avant l"émergence des fibres synthétiques modernes.

• Points forts : Le coton offre d’excellentes propriétés de fixation mécanique. Il saisit les épissures métalliques fermement et en toute sécurité. Il présente également une forte adhérence naturelle aux composés de revêtement en caoutchouc traditionnels lors de la vulcanisation.
• Cas d'utilisation idéaux : vous verrez peut-être encore des courroies CC fonctionner dans des systèmes existants plus anciens. Ils conviennent parfaitement au transport agricole léger. Ils fonctionnent également bien dans des applications intérieures sèches spécifiques telles que les lignes d’emballage ou les installations de tri du courrier.
• Compromis : Le coton reste très sensible à la pourriture, à la moisissure et à la dégradation chimique. Il possède une très faible résistance à la traction par rapport à son poids. Aujourd’hui, il est largement obsolète pour les applications de l’industrie lourde.

Matrice de comparaison des performances des qualités de tissu

Aligner les spécifications des bandes transporteuses en tissu avec les réalités opérationnelles

La sélection d’une catégorie générale de matériaux n’est que la première étape. Vous devez aligner les spécifications précises de votre bande transporteuse en tissu directement sur vos réalités opérationnelles réelles. Le non-respect de ces paramètres garantit une usure prématurée et des interventions de maintenance fréquentes.

1. Résistance à la traction et tension de travail
   Vous devez calculer avec précision l'indice de résistance requis. Les ingénieurs mesurent cette tension en PIW (livres par pouce de largeur) ou en N/mm (Newtons par millimètre). Vous calculez ce chiffre en fonction de plusieurs facteurs qui se chevauchent. Vous devez tenir compte de la puissance du moteur d'entraînement, de l'angle d'inclinaison du châssis du convoyeur et de la densité apparente de votre matériau transporté. Une pente plus raide nécessite une tension de travail exponentiellement plus élevée pour éviter un glissement vers l'arrière.
2. Tolérances d'allongement et limites de reprise
   Chaque système mécanique a une limite physique pour s'adapter à l'étirement. Vous devez évaluer l’étendue de l’étirement que votre mécanisme de rattrapage peut réellement gérer. Si vous utilisez un tendeur à vis ou un tendeur par gravité avec une course verticale limitée, une courroie NN finira par toucher le fond. Une fois que la tension atteint sa limite, la courroie perd sa tension et glisse sur la poulie motrice. Dans ces cas de course limitée, une qualité EP devient obligatoire en raison de son profil d'allongement minimal.
3. Contraintes de capacité de traversée et de diamètre de poulie
   De nombreux opérateurs croient à tort que plus de plis équivaut toujours à de meilleures performances. Des courroies plus épaisses et à épaisseurs plus élevées pourraient en fait devenir trop rigides pour votre système. Si le tissu est trop rigide, il passera par-dessus les rouleaux centraux au lieu de reposer à l'intérieur de ceux-ci. Cela crée de terribles problèmes de suivi. De plus, enrouler une courroie rigide multicouche autour d’une petite poulie terminale crée une contrainte interne massive. Cela provoque souvent l'arrachement des épissures mécaniques ou la séparation complète des plis internes.
4. Variables environnementales
   Vous devez toujours ajuster vos spécifications en fonction des conditions environnementales ambiantes. L'exposition aux produits chimiques nécessite des qualités de revêtement en caoutchouc spécialisées pour protéger le tissu intérieur. Les températures extrêmes nécessitent des tissus synthétiques qui ne deviendront pas cassants par temps glacial. Une humidité ambiante élevée disqualifie instantanément les fibres naturelles comme le coton et fait du nylon un choix très risqué.

Comment contrôler un fournisseur de bandes transporteuses en tissu pour les applications critiques

Trouver le bon partenaire de fabrication est tout aussi essentiel que trouver le bon tissu. La sélection d’un fournisseur fiable de bandes transporteuses en tissu nécessite une diligence raisonnable stricte. Vous devez vérifier soigneusement leurs processus de fabrication internes et leurs contrôles de qualité.

• Tests et transparence : vous devez exiger des données de test de laboratoire réelles avant d'acheter. N'acceptez pas de vagues allégations marketing sur la résistance de la ceinture. Demandez des rapports de résistance à la traction sur toute l'épaisseur. Exigez des mesures d’adhésion précises d’un pli à l’autre. Demandez des données d'allongement à la rupture basées sur des normes internationales strictes comme ISO 412 ou DIN 22102. Les fournisseurs légitimes fourniront volontiers ces documents.
• Cohérence de la fabrication : recherchez des fournisseurs qui contrôlent leurs processus de production de bout en bout. Ils doivent posséder et entretenir leurs presses de vulcanisation et leur équipement de calandrage. Cette propriété garantit qu'ils maintiennent une tension constante du tissu pendant le processus de durcissement. Les variations de tension pendant la fabrication entraînent un déplacement tordu de la courroie finale, même si vous alignez parfaitement vos rouleaux.
• Capacités de personnalisation : Les meilleurs fournisseurs adaptent leurs produits aux besoins précis de votre installation. Ils doivent être capables de lier des composés de couverture spécialisés sur la carcasse en tissu spécifiée. Vous pourriez avoir besoin d'un caoutchouc hautement résistant à l'abrasion, ignifuge ou résistant à l'huile, en fonction de la charge spécifique de votre matériau.
• Délais et garantie : Évaluez toujours attentivement les conditions commerciales. Passez en revue leurs garanties d’épissure d’usine et recherchez les exclusions de garantie cachées. Un solide support technique post-installation sépare souvent les véritables partenaires industriels des courtiers en matières premières de base. Assurez-vous qu'ils vous aideront si des problèmes de suivi surviennent pendant la période de rodage initiale.

Conclusion

Les performances mécaniques optimales reposent entièrement sur la synergie technique. Vous devez faire correspondre la qualité de tissu spécifique directement aux exigences quotidiennes uniques de votre application. Une courroie échoue généralement lorsque sa structure interne ne peut pas supporter l"environnement local, la tension appliquée ou les charges d"impact. En comprenant les propriétés physiques distinctes du polyester, du nylon et du coton, vous pouvez considérablement améliorer la durée de vie opérationnelle de votre système.

Votre prochaine étape concrète devrait être un audit interne approfondi. Nous conseillons fortement aux ingénieurs et aux équipes d’approvisionnement d’inspecter leurs systèmes actuels dès aujourd’hui. Vérifiez vos limites de consommation existantes et examinez vos journaux historiques d’échecs de maintenance avant de rédiger votre prochaine fiche technique. Comprendre exactement comment et pourquoi votre dernière courroie est tombée en panne vous indique exactement quels paramètres modifier.

Enfin, ne devinez jamais les exigences de tension. Nous vous encourageons à consulter directement un fabricant axé sur l’ingénierie. Laissez leurs experts techniques effectuer un calcul de tension et de charge spécifique pour votre installation afin de garantir une fiabilité absolue.

FAQ

Q : Quelle est la différence entre les bandes transporteuses en tissu EP et NN ?

R : Les courroies EP utilisent des fils de chaîne en polyester et des fils de trame en nylon. Ils offrent une très faible élasticité et une excellente résistance à l"humidité, ce qui les rend idéaux pour les longues distances. Les ceintures NN utilisent du nylon pour les deux fils. Ils offrent une flexibilité supérieure et une absorption des chocs importants, mais s"étirent beaucoup plus. Le NN absorbe également facilement l’humidité, ce qui rend l’EP bien meilleur pour les environnements humides.

Q : Combien de plis ma bande transporteuse en tissu doit-elle avoir ?

R : Le nombre de plis dépend entièrement de l"indice de traction du tissu par pli et de la flexibilité de passage requise. Vous ne devriez jamais simplement ajouter des plis pour augmenter la résistance totale. Trop de plis rendent la ceinture trop rigide. Cela l"amène à franchir les rouleaux et à suivre mal le cadre du convoyeur.

Q : Pourquoi ma bande transporteuse en tissu s"étire-t-elle constamment ?

R : Un étirement constant indique généralement une sous-spécification de la tension nominale de travail. Cela arrive également fréquemment si vous utilisez une carcasse NN (nylon) dans une application qui nécessite en fait les propriétés de faible allongement d"une carcasse EP. Vous devriez vérifier vos limites physiques de prise et envisager de passer à un élément de tension à base de polyester.

Q : Quelles informations sont requises pour citer les spécifications de la bande transporteuse en tissu ?

R : Pour obtenir un devis de fabrication précis, vous devez fournir plusieurs détails clés. Indiquez la largeur de la ceinture, la longueur totale et le type de tissu préféré. Incluez l"indice de résistance requis en N/mm ou PIW, le nombre total de plis, les épaisseurs de revêtement supérieur et inférieur et la qualité de revêtement en caoutchouc spécifique requise pour votre environnement.
