Les entraînements industriels gèrent quotidiennement des transferts de puissance massifs dans les secteurs minier, agricole et manufacturier lourd. Cependant, cette charge de travail extrême crée souvent de fortes vibrations qui détruisent l’équipement de l’intérieur. Les fortes vibrations de l"entraînement entraînent des coûts cachés tels qu"une défaillance prématurée des roulements, une fatigue importante de l"arbre et des temps d"arrêt imprévus dans les applications à fort impact. Les courroies trapézoïdales simples standard échouent souvent ici. Les ceintures à bandes lisses ont tout autant de difficultés. Ils souffrent tous deux de violents coups de ceinture et de retournements sous des charges de choc intenses.

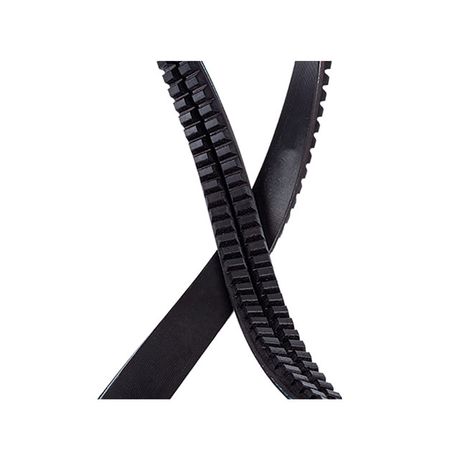

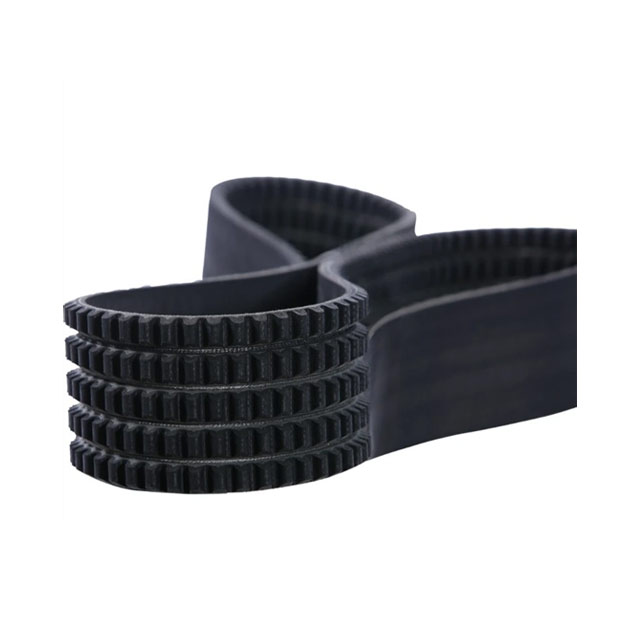

Vous avez besoin d’une solution plus intelligente pour assurer le bon déroulement des opérations critiques. Une courroie trapézoïdale crantée à bandes sert d'intervention mécanique technique. Il combine une rigidité latérale ultime et une flexibilité extrême. Cette conception unique stabilise instantanément les disques lourds sans nécessiter une refonte complète du système. Dans ce guide, vous apprendrez comment ces courroies avancées résolvent les problèmes de vibrations dangereux. Nous explorerons leur conception physique unique, les comparerons à des alternatives standard et définirons les critères d'évaluation exacts pour votre prochaine mise à niveau de disque.
Les disques lourds fonctionnent rarement dans des conditions parfaitement fluides. Ils sont quotidiennement confrontés à des réalités environnementales et mécaniques extrêmes. Les charges de choc frappent incroyablement durement le système d"entraînement. Les sources d"énergie pulsées créent une contrainte constante et inégale sur les réas. Pensez aux concasseurs de roches lourds ou aux déchiqueteuses de bois industrielles. Ils ne subissent pas de charges constantes et prévisibles. Au lieu de cela, ils font face à une résistance violente et soudaine. Les compresseurs d"air alternatifs robustes se comportent de la même manière. Ils pulsent constamment pendant le fonctionnement normal. Ces forces intenses modifient momentanément les entraxes entre les poulies. Cette variation soudaine provoque un glissement instantané de la courroie et des fluctuations de tension massives.
Une panne mécanique se produit rarement instantanément. Il suit une voie prévisible d’escalade des symptômes. Nous pouvons retracer clairement ce chemin d’échec. Cela commence par un glissement mineur de la ceinture, souvent ignoré. À mesure que les charges de choc se poursuivent, ce glissement se transforme en fouet de ceinture harmonique. La courroie vibre violemment sur toute la longueur d"entraînement. Il rebondit de haut en bas comme une corde de guitare pincée. Finalement, les courroies individuelles se retournent entièrement à l’intérieur de la rainure de la poulie. Nous appelons cela un turnover catastrophique. Dans les cas graves, le violent mouvement de fouet éjecte complètement la courroie de l"entraînement. Cela présente de graves risques pour la sécurité du personnel de l’installation.
Ces violentes pannes mécaniques coûtent très cher aux entreprises. Nous mesurons cet impact au moyen de mesures financières et mécaniques directes. Vous êtes confronté à une fréquence de remplacement fréquente des courroies détruites. Les heures de production perdues drainent rapidement les revenus de l’installation en cas de maintenance imprévue. De plus, les composants secondaires subissent des dommages considérables. Les vibrations constantes détruisent prématurément les roulements de moteur coûteux. Cela détruit les garnitures mécaniques sensibles. Il peut même enclencher des supports de moteur en métal solide. En ignorant les vibrations du disque, vous garantissez un cycle de réparations d’équipement coûteuses et récurrentes.
Les courroies simples standard vibrent indépendamment sur de longs entraxes. Ils pénètrent dans les rainures de la poulie à des profondeurs inégales lors de charges de choc. Un lien unifié empêche complètement ce comportement chaotique. Les fabricants durcissent un support renforcé à haute résistance sur plusieurs brins de ceinture. Cela les lie physiquement ensemble. La bande de serrage empêche les courroies individuelles de vibrer indépendamment. Ils doivent agir comme une seule unité solide. Ils partagent la charge de choc soudaine de manière égale sur toutes les rainures. De plus, la structure en bandes empêche la torsion sous un couple maximal. Les ceintures ne peuvent pas physiquement se retourner car le support rigide les maintient parfaitement verticales.
Les courroies en caoutchouc solide résistent à la flexion autour des poulies. Cette résistance naturelle crée des frictions et de la chaleur interne. Nous appelons ce processus de perte d’énergie l’hystérésis. Les encoches moulées, ou rouages, résolvent ce problème avec brio. Ils enlèvent les portions exactes de caoutchouc là où se produit la compression. La courroie se plie facilement autour de poulies beaucoup plus petites. Cela réduit directement l’accumulation thermique à l’intérieur du noyau. Cela minimise considérablement l’hystérésis. Le système fonctionne globalement beaucoup plus frais. Le caoutchouc plus froid se dégrade beaucoup plus lentement. Par conséquent, le dessous cranté maintient une efficacité de transmission plus élevée tout en prolongeant la durée de vie opérationnelle.
Les disques lourds exigent simultanément ces deux caractéristiques mécaniques. Vous avez besoin d’une rigidité latérale robuste pour survivre à des charges de choc brutales. Vous avez également besoin d’une grande flexibilité pour éviter une accumulation de chaleur destructrice. La combinaison de ces deux fonctionnalités crée une solution industrielle idéale. Il gère parfaitement les environnements sévères. La bande arrête le fouet et le retournement. Les rouages stoppent les pertes de chaleur et d’énergie. Ensemble, ils forment un composant technique qui stabilise les entraînements pulsés les plus difficiles de votre installation.
Les courroies simples standard s"étirent de manière imprévisible sous des charges élevées. La tension devient dangereusement inégale dans tout le système d’entraînement. Certaines ceintures tirent tout le poids tandis que d’autres glissent et brûlent simplement. Les variations en bandes unifient parfaitement cette répartition de la charge. Chaque brin individuel tire exactement la même charge. Le support unifié force une répartition égale de la tension. Ils éliminent le problème classique des courroies mal adaptées qui s’étirent à des rythmes différents.
Les courroies à bandes lisses assurent la stabilité mais souffrent souvent de fissures. Les cycles lourds génèrent une immense chaleur de fonctionnement. La chaleur emprisonnée détruit rapidement les composés de caoutchouc standard. La base d"une courroie lisse se comprime fortement sur les petites poulies, générant des températures extrêmes. Les variantes à dents dissipent efficacement cette chaleur. Les encoches permettent la circulation de l"air autour du noyau de la ceinture. Ils refroidissent nettement et durent beaucoup plus longtemps dans des conditions de fonctionnement identiques. Ils empêchent la redoutable fissuration du fond qui ruine les courroies à bandes lisses.
Pour une efficacité d'entraînement maximale, les gestionnaires d'installations choisissent une courroie trapézoïdale étroite et dentée . Cela fait spécifiquement référence aux profils avancés 3VX ou 5VX. Ils offrent un incroyable avantage de profil étroit par rapport aux sections classiques A, B ou C. La forme en coin plus profonde serre plus fermement les parois de la poulie. Vous obtenez instantanément une capacité de puissance plus élevée. Vous intégrez cette puissance massive dans une enveloppe de disque fortement réduite. Cette mise à niveau maximise parfaitement votre densité de puissance globale sans augmenter la largeur physique de vos poulies.
Tableau 1 : Matrice de performances pour les solutions d"entraînement par courroie trapézoïdale
| Type de courroie | Contrôle des vibrations | Dissipation thermique | Densité de puissance | Meilleur |
|---|---|---|---|---|
| Courroie trapézoïdale simple standard | Faible | Modéré | Standard | Charges légères, fonctionnement fluide |
| Courroie trapézoïdale à bandes lisses | Haut | Faible (sujet aux fissures) | Haut | Entraxes longs, grandes poulies |
| Courroie trapézoïdale crantée à bandes | Haut | Excellent | Très élevé | Charges de choc, petites poulies, chaleur extrême |
Cette mise à niveau spécifique vous convient-elle ? Vous devez d’abord procéder à une évaluation approfondie de votre conduite. Recherchez des pannes historiques spécifiques dans vos journaux de maintenance. Nous vous recommandons de revoir ces critères de base :
Vous devez évaluer soigneusement la compatibilité des poulies. Les réas existants doivent répondre aux normes techniques strictes RMA/ISO. Vérifiez soigneusement l"espacement des rainures. Les réas standard à gorge profonde acceptent généralement les courroies cerclées sans modification. L"espacement entre les rainures doit correspondre exactement au pas des attaches de la courroie. Cependant, les poulies très usées agissent comme des meules. Ils détruiront rapidement un nouveau lien. N"installez jamais de nouvelles courroies à bandes sur des rainures métalliques usées et bombées.
Ensuite, évaluez votre environnement opérationnel quotidien. L'huile dégrade rapidement le caoutchouc standard, provoquant un glissement irréversible. La chaleur ambiante extrême détruit les cordons de traction internes. L'électricité statique présente d'énormes risques d'explosion dans les environnements poussiéreux comme les silos à grains. Assurez-vous que la ceinture que vous avez sélectionnée répond à ces dures réalités environnementales. Si votre entraînement fonctionne dans des conditions extrêmes, vous devez spécifier une résistante à l'huile et conductrice d'électricité statique courroie trapézoïdale crantée pour éviter une défaillance prématurée.
Enfin, analysez les réalités financières de la mise à niveau. Les courroies dentées à bandes ont un coût unitaire initial plus élevé que les courroies simples standard. Toutefois, cette prime initiale s’amortit rapidement. Ils réduisent considérablement les heures de travail de maintenance. Ils éliminent les temps d’arrêt inattendus et imprévus. Ils protègent les composants secondaires coûteux des vibrations destructrices. Les économies réalisées sur le plan mécanique compensent facilement les prix d"achat initiaux légèrement plus élevés.
La méthodologie de mise en œuvre est profondément importante. Même la courroie la mieux conçue échoue si elle est mal installée. Ne faites jamais levier ou n"enroulez jamais les courroies sur les poulies à l"aide de tournevis ou de barres métalliques. Cette erreur courante détruit instantanément les cordons de traction internes en fibre de verre ou en Kevlar. Vous ne pouvez pas voir ces dommages internes, mais la courroie se cassera peu de temps après le démarrage. Desserrez toujours complètement la base du moteur. Faites glisser doucement la nouvelle unité en place à la main.
La mise en tension nécessite un protocole strict et mesurable. Arrêtez d’utiliser la méthode non scientifique de « dépression du pouce ». Il échoue à chaque fois sur les disques industriels lourds. Utilisez plutôt un tensiomètre sonique. Une jauge de déflexion mécanique fonctionne également bien si elle est utilisée correctement. Les courroies en bandes exigent une tension précise et uniforme sur toute la portée. Ils ne fonctionneront pas correctement sans un préchargement approprié. Une sous-tension provoque un glissement et une chaleur immédiats. Une tension excessive détruit rapidement les roulements du moteur.
La tolérance d’alignement est ici nettement plus stricte. Les courroies simples pardonnent un léger désalignement des poulies car elles fonctionnent de manière indépendante. Les courroies à bandes ne pardonnent pas le désalignement. Un mauvais alignement provoque une usure inégale des attaches. La bande frotte contre les brides de la poulie, déchirant le support. Cela conduit à un échec rapide et prématuré. Nous vous recommandons fortement de vérifier l’alignement à l’aide d’un outil d’alignement laser de précision plutôt qu’une simple règle.
Enfin, respectez la période de rodage mécanique. Les courroies en caoutchouc s"étirent pendant leurs premières 24 heures de fonctionnement. Ils s"insèrent profondément dans les rainures des réas métalliques. Vous devez les retendre après cette période initiale. Sauter cette étape critique garantit un glissement précoce, un retour des vibrations et une usure prématurée. Faites de la remise en tension une partie obligatoire de votre processus de bon de travail.
La mise à niveau de vos disques lourds est une décision d"ingénierie ciblée. Une courroie trapézoïdale crantée à bandes résout les vibrations persistantes, la chaleur excessive et les problèmes de rotation dangereux dans les applications à fort impact. En combinant une bande de serrage unifiée avec des pignons moulés avec précision, cette solution offre stabilité et flexibilité là où les courroies standard échouent tout simplement. Vous bénéficiez d’une transmission de puissance supérieure, de températures de fonctionnement plus froides et d’une fiabilité de l’équipement considérablement améliorée.
Votre prochaine étape est proactive. Effectuez un audit complet du disque avant de commander des remplacements. Inspectez méticuleusement l’usure de votre poulie actuelle. Mesurez avec précision les entraxes réels. Calculez soigneusement la puissance nominale requise. En collectant ces données, vous garantissez que votre prochaine mise à niveau de disque offrira des performances maximales et éliminera définitivement les temps d"arrêt coûteux et imprévus.
R : Les réas standard à gorge profonde sont généralement compatibles, à condition que l"espacement entre les rainures corresponde au pas de la bande d"attache de la courroie. Les réas standards ne doivent pas être excessivement usés. Si les rainures sont bombées ou déformées, la nouvelle courroie tombera rapidement en panne. Vérifiez toujours les poulies avec une jauge de profil avant l"installation.
R : Oui, les profils étroits (comme le 5VX) offrent un rapport puissance/largeur plus élevé, permettant aux entraînements lourds de transmettre plus de puissance dans un espace plus compact par rapport aux profils classiques (comme les sections B ou C). La forme du coin plus profond offre une action de calage et une adhérence supérieures.
R : Les premières vibrations indiquent généralement une tension initiale incorrecte, un désalignement important des poulies ou un montage sur des poulies usées qui empêchent la courroie de s"asseoir uniformément. Cela peut également signifier que vous avez sauté la phase de retension obligatoire de 24 heures, permettant à la ceinture de s"étirer et de glisser.
R : En réduisant la force de flexion requise pour enrouler autour de la poulie, les rouages minimisent la friction interne (chaleur) et la perte d"énergie, transférant ainsi une plus grande partie de la puissance du moteur directement à l"équipement entraîné. Cette hystérésis réduite prolonge la durée de vie de la courroie et abaisse considérablement les températures de fonctionnement.
