La sélection d’une mauvaise épaisseur de courroie ne provoque pas seulement une usure prématurée de votre équipement. Cela entraîne directement des pannes de suivi, des contraintes extrêmes sur le moteur et des arrêts coûteux de la chaîne de production. Les ingénieurs et les équipes d’approvisionnement optent souvent par défaut pour les tailles standard lors des achats. Ils contournent fréquemment les calculs essentiels pour les charges spécifiques, les diamètres de poulies et les besoins uniques en matière de transfert de produits. Cette erreur courante entraîne la défaillance des courroies bien avant leur durée de vie prévue. Vous avez besoin de paramètres de dimensionnement précis pour optimiser les performances globales du système. Une légère erreur de calcul dans l’épaisseur peut considérablement modifier le fonctionnement de vos machines. Ce guide détaille les exigences techniques de dimensionnement d'une bande transporteuse en PU . Nous vous aiderons à finaliser correctement le cahier des charges de votre projet. Vous apprendrez comment éviter une ingénierie excessive coûteuse et prévenir des performances insuffisantes inattendues dans votre usine.
Le dimensionnement des bandes transporteuses commence par la compatibilité mécanique. L"épaisseur influence directement la façon dont une courroie se déplace dans vos machines. Vous devez aligner le profil physique de la bande avec les limites structurelles du châssis de votre convoyeur.
L’épaisseur et la flexibilité de la courroie partagent une relation inverse. Une ceinture plus épaisse résiste naturellement à la flexion. Si vous forcez une courroie épaisse autour d’une poulie sous-dimensionnée, vous créez de fortes contraintes mécaniques. La housse extérieure en polyuréthane s"étire excessivement. Simultanément, le tissu de tension intérieur se comprime. Ce cycle constant de tension et de compression crée des forces de cisaillement élevées à l’intérieur de la courroie.
Sur des milliers de rotations, cette contrainte provoque une séparation des plis. Vous rencontrerez également une défaillance accélérée des épissures. Le joint thermique se fissurera et finira par se briser. Vous devez toujours faire correspondre l"épaisseur de la courroie au diamètre minimum de poulie spécifié par la conception de votre équipement. Par exemple, une courroie de 3 mm ne peut pas fonctionner correctement sur une petite barre nasale de 20 mm.
Trouver l’épaisseur correcte nécessite un équilibre technique minutieux. Vous avez besoin d’un support structurel suffisant pour supporter le poids de votre produit en toute sécurité. Cependant, vous avez également besoin d"une flexibilité suffisante pour minimiser le couple du moteur d"entraînement.
Une courroie trop rigide pour son application oblige le moteur à travailler beaucoup plus fort. Cela augmente la consommation d"énergie et génère un excès de chaleur dans les composants d"entraînement. A l’inverse, une courroie trop fine pour des charges lourdes s’étire prématurément. Il ne peut pas fournir la stabilité dimensionnelle nécessaire. Vous ajusterez constamment le mécanisme de tension pour corriger l’affaissement de la ceinture.
Les signes courants de fatigue par flexion comprennent :
Le polyuréthane standard fonctionne parfaitement pour la plupart des tâches de fabrication sanitaires et légères à moyennes. Cependant, son action s"effectue dans des limites strictes. Pour les applications à très haute tension, le polyuréthane atteint ses limites physiques. La manipulation de matériaux abrasifs en vrac dégrade également rapidement les fines couvertures en polyuréthane.

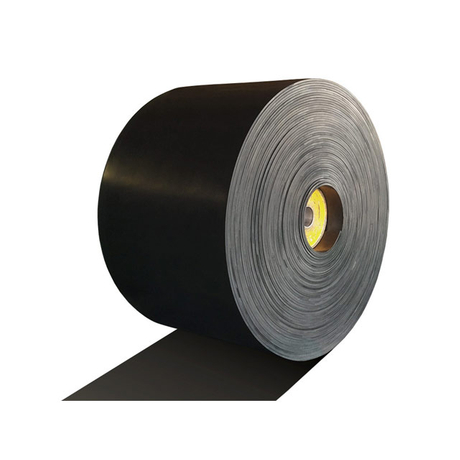

Dans ces environnements agressifs, vous devez passer à une robuste bande transporteuse EP . Le noyau en polyester et nylon offre une résistance à la traction supérieure. Ces courroies robustes résistent à des charges de choc massives et à des conditions hautement abrasives sans s'étirer.
Différentes industries nécessitent des catégories d’épaisseur spécifiques pour fonctionner efficacement. Les fabricants formulent des combinaisons distinctes de plis de tissu et de revêtements supérieurs en polyuréthane. Nous les classons en trois niveaux fonctionnels principaux.
Ces ceintures représentent les options synthétiques les plus flexibles disponibles. Ils s"appuient sur une construction en tissu monocouche combinée à un revêtement minimal en polyuréthane.
La plupart des installations de fabrication générale et de transformation alimentaire s"appuient sur cette gamme d"épaisseurs polyvalente. Ils comportent généralement un noyau en tissu robuste à deux épaisseurs.
Les applications industrielles lourdes exigent une intégrité structurelle sans compromis. Ces courroies présentent des constructions multicouches très rigides.
Vous ne devriez jamais deviner votre niveau requis. Faites toujours référence aux besoins de votre application avec les spécifications officielles des bandes transporteuses PU . Vérifiez la valeur de dureté Shore pour comprendre la ténacité de la surface. Un indice Shore A 85 offre une adhérence élevée, tandis qu'un indice Shore A 92 résiste aux coupures et à l'abrasion. Vérifiez soigneusement le nombre de plis de tissu pour garantir des valeurs de tension optimales.
| Niveau | d'épaisseur Plage de tailles | Application principale | Clé de performance Avantage |
|---|---|---|---|
| Ultra-mince | 0,8 mm - 1,2 mm | Boulangerie, transferts au couteau | Transition transparente de petits produits sur des rayons serrés |
| Service moyen | 1,5 mm - 2,0 mm | Emballage, transformation alimentaire générale | Flexibilité, tension et durabilité équilibrées |
| Robuste | 2,5 mm - 4,0 mm+ | Postes de découpe, zones de chargement par impact | Résistance extrême à la perforation et à l’étirement |
Déterminer les dimensions appropriées implique bien plus que prendre des mesures de base à plat. Vous devez tenir compte des facteurs opérationnels dynamiques, des tolérances de fabrication et des attaches de surface.
La spécification de la largeur nécessite un calcul précis des dégagements opérationnels latéraux. Vous devez laisser suffisamment d’espace pour les protections latérales afin d’éviter les frottements. Si la courroie frotte contre un cadre métallique, les bords s"effilochent rapidement. Cela introduit des risques de contamination.
Les guides de suivi, communément appelés guides en V, nécessitent également un espacement d"alignement approprié. Les fabricants sont confrontés à un rétrécissement standard des matériaux pendant la production. Discutez toujours des tolérances de fabrication avant de finaliser votre commande. Une tolérance de largeur typique peut être de plus ou moins 2 mm. Assurez-vous que cet écart mineur n’affectera pas vos machines.
Mesurer la longueur totale nécessite une compréhension approfondie de votre mécanisme de tension de reprise. Ne mesurez pas une ceinture tendue et usée comme référence. Une vieille courroie s’est probablement déformée de façon permanente.
Un dimensionnement excessif de la longueur demandée entraîne une tension insuffisante. La courroie glissera sans fin sur la poulie motrice. A l’inverse, un sous-dimensionnement provoque des contraintes mécaniques immédiates. Cela endommage les roulements et force l"épissure thermique à se séparer. Réglez votre mécanisme de réception à sa position minimale absolue. Acheminez un ruban à mesurer en acier exactement là où la courroie se déplace. Cela établit votre périmètre de départ correct.
Votre épaisseur globale change radicalement lorsque vous ajoutez des fonctionnalités de surface. Vous devez recalculer les dégagements si votre projet nécessite des accessoires spécialisés.
Tenez compte de ces ajouts de profil dans vos calculs de hauteur libre. Ils ont un impact sur la façon dont la bande passe sous les rouleaux, les détecteurs de métaux et les lames de grattoir.
Les applications de l’industrie alimentaire sont soumises à des exigences strictes en matière de sécurité et d’hygiène. Vos décisions en matière de dimensionnement et d’épaisseur doivent s’aligner parfaitement sur les normes d’hygiène.
Vous devez vérifier que l’épaisseur et la taille choisies ne compromettent pas l’hygiène globale de l’installation. Le matériau de base doit répondre aux normes FDA 21 CFR, européenne EC 1935/2004 ou USDA. Les courroies plus épaisses utilisent parfois différentes formules de plastifiant. Assurez-vous que votre configuration spécifique détient les certifications appropriées pour le contact direct avec les aliments. Demandez une preuve documentée de conformité à votre fournisseur.
Des courroies multicouches plus épaisses présentent des défis sanitaires uniques. Les bords du tissu exposés absorbent facilement l"humidité pendant la production. Cette pénétration de liquide favorise une croissance microbienne dangereuse à l’intérieur de la ceinture. Cela provoque également un délaminage rapide des plis.
Pour la transformation de la viande et des produits laitiers, vous avez souvent besoin de bords encapsulés. Ce processus scelle complètement les tissus de tension internes en polyuréthane solide. L"ajout de bords encapsulés affecte votre spécification de largeur finale. Vous devez tenir compte d"un millimètre supplémentaire de matériau d"étanchéité des deux côtés lors de votre phase de conception.
Des courroies plus grandes et plus lourdes modifient fondamentalement vos protocoles de nettoyage quotidiens. Ils possèdent plus de masse physique. Par conséquent, ils nécessitent des systèmes de nettoyage en place (CIP) beaucoup plus robustes. Les profils plus épais retiennent la chaleur ambiante et l"humidité plus longtemps après un lavage à l"eau chaude.
Par conséquent, ils exigent des temps de séchage plus longs entre les équipes de production. Si vous effectuez des opérations continues, un séchage prolongé ralentit la production globale. Le polyuréthane est naturellement résistant aux graisses et aux huiles. Cependant, une exposition prolongée à l"eau bouillante peut provoquer une hydrolyse. Planifiez vos programmes d"assainissement en fonction des contraintes physiques spécifiques de l"épaisseur de bande choisie.
Trouver le bon matériel nécessite un partenariat avec des experts techniques compétents. Tous les fabricants ne fournissent pas le support technique nécessaire pour garantir le succès opérationnel.
Un fournisseur fiable de bandes transporteuses en PU agit en tant que partenaire d'ingénierie proactif. Ils demanderont et examineront activement vos dessins CAO. Ils vérifient vos exigences techniques, notamment les tailles de poulies, les poids de charge et les vitesses de fonctionnement.
Ils exécutent des calculs mathématiques de tension bien avant de citer une épaisseur finale. Évitez les fournisseurs qui vendent simplement des tailles disponibles dans le commerce sans vous renseigner sur le contexte de votre application. Un fournisseur compétent vérifie la « valeur k1 % » – la force exacte requise pour étirer la courroie d"un pour cent.
Vous devez évaluer de manière critique les méthodes de fabrication et d’assemblage du fournisseur. Vous choisissez généralement entre des épissures thermiques et des attaches métalliques mécaniques. L’intégrité d’une fine courroie en PU repose en grande partie sur une épissure thermique de haute qualité.
Une mauvaise épissure introduit une zone rigide et inflexible. Cette zone rigide clique et cogne lorsqu’elle passe sur les poulies motrices. Cela provoque des problèmes de suivi et des vibrations du produit. Renseignez-vous auprès de votre fournisseur sur ses tolérances d"épissage thermique spécifiques. Effectuent-ils des tests de traction internes sur leurs épissures ?
Cadrez votre évaluation autour de la fiabilité globale de la chaîne d’approvisionnement. Les largeurs personnalisées, les crampons ajoutés et les longueurs spécialisées nécessitent des cycles de fabrication personnalisés. Discutez de leur disponibilité pour un prototypage rapide si vous concevez un nouveau système de convoyeur.
Exigez une transparence totale concernant les certifications d’essais de matériaux. Un fournisseur solide fournit des fiches techniques (FTS) précises en plus de ses produits physiques. Ils communiquent clairement les délais de livraison standard et la disponibilité des stocks pour les scénarios de remplacement d’urgence.
Le dimensionnement d"une courroie en PU représente un calcul technique critique. Cela nécessite d’équilibrer la charge du produit, les limites minimales des poulies et les facteurs d’hygiène environnementale. Vous ne pouvez pas traiter ce processus comme une sélection générique sur catalogue. La précision évite ici les pannes catastrophiques du système et les temps d’arrêt coûteux des lignes. Vos machines dépendent de dimensions précises pour fonctionner sans problème.
Pour avancer efficacement, documentez dès aujourd’hui les limites de votre système. Exécutez ces étapes concrètes :
R : varie généralement de 30 mm à 50 mm, mais varie en fonction de la structure du pli du tissu et de la friction du revêtement inférieur. Vérifiez toujours la fiche technique du fabricant pour connaître les limites précises.
R : Non. L’épaisseur de la base est mesurée strictement du tissu inférieur au revêtement supérieur plat. Les profils, taquets et parois latérales sont spécifiés comme valeurs dimensionnelles supplémentaires.
R : Desserrez le mécanisme de relevage jusqu"à sa position minimale absolue. Mesurez l"itinéraire exact avec un ruban d"acier flexible. Faites confiance à votre fournisseur pour calculer la longueur précise de coupe et d"épissure.
R : Pas nécessairement. Si une courroie épaisse est utilisée sur une poulie sous-dimensionnée, les contraintes mécaniques sévères entraîneront sa défaillance beaucoup plus rapide qu"une courroie plus fine et correctement spécifiée.
