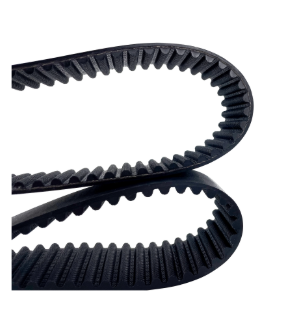

Les courroies de distribution à grande vitesse sont des composants de transmission de puissance synchrones qui utilisent des profils dentés pour s"engrèner avec les dents de poulie correspondantes, offrant ainsi un contrôle précis du mouvement sans glissement. Contrairement aux courroies à friction telles que les courroies trapézoïdales ou les courroies plates, les courroies de distribution maintiennent un rapport de vitesse constant entre les arbres menant et mené, ce qui les rend adaptées aux applications nécessitant un positionnement et une synchronisation précis. Ces courroies fonctionnent sur une plage de vitesses, depuis l"indexation à faible vitesse jusqu"au fonctionnement continu à grande vitesse, et sont spécifiées lorsque la cohérence de la vitesse angulaire est une exigence de conception.
Le profil denté sur la surface intérieure de la courroie s"engrène avec les rainures de poulie pour assurer une transmission de puissance synchrone. La forme des dents est moulée avec précision pour garantir un engagement et un désengagement en douceur avec les dents de la poulie, réduisant ainsi le bruit et les vibrations pendant le fonctionnement. Un revêtement en tissu de nylon sur les surfaces des dents réduit la friction entre les dents de la courroie et les rainures des poulies, contribuant ainsi à un fonctionnement constant tout au long de la durée de vie de la courroie. Différentes géométries de profils de dents, notamment des conceptions curvilignes, trapézoïdales et curvilignes modifiées, sont disponibles pour répondre aux exigences spécifiques de charge et de vitesse.
Intégrés dans le corps de la courroie, des cordes de traction s"étendent longitudinalement le long de la courroie pour offrir une résistance à l"allongement sous charge. Ces câbles sont fabriqués à partir de fibres à haute résistance à la traction telles que la fibre de verre ou l"acier, sélectionnées pour leur stabilité dimensionnelle et leurs propriétés portantes. Les cordes de traction sont le principal élément porteur de la ceinture et déterminent sa résistance globale à la traction. Le matériau et la construction du cordon sont choisis en fonction des exigences de transmission de puissance de l"application et des cycles de charge attendus.
Le corps de la courroie est généralement construit à partir d"un composé de caoutchouc ou de polyuréthane qui enveloppe les cordes de traction et forme les profils de dents. Les composés de caoutchouc offrent une flexibilité et une bonne résistance à la fatigue par flexion, ce qui les rend adaptés à une large gamme d"applications industrielles. Les formulations de polyuréthane offrent une résistance supplémentaire à certains produits chimiques et conditions environnementales. Le composé est sélectionné en fonction de la plage de températures de fonctionnement de l"application, de l"exposition environnementale et des exigences du cycle de charge.
Série de profils de dents | Modèles disponibles | Pas de dent | Géométrie du profil |
|---|---|---|---|
HTD (Arc Circulaire) | 3M, 5M, 8M, 14M, 20M | 3 mm, 5 mm, 8 mm, 14 mm, 20 mm | Curviligne |
Trapézoïdal (série T) | T2.5, T5, T10, T20 | 2,5 mm, 5 mm, 10 mm, 20 mm | Trapézoïdal |
STD (semi-circulaire) | S3M, S5M, S8M, S14M | 3mm, 5mm, 8mm, 14mm | Curviligne modifié |
La largeur et la longueur de la bande sont spécifiées en fonction des exigences de l"application. La longueur est déterminée par le nombre de dents multiplié par le pas des dents, avec des longueurs standard disponibles pour chaque série de profils.
Les courroies de distribution à grande vitesse sont utilisées dans un large spectre d"équipements industriels. Dans les systèmes d"automatisation industrielle, ils assurent un mouvement synchronisé pour les lignes de convoyeurs, les machines d"emballage et les équipements d"assemblage où une synchronisation cohérente entre plusieurs stations est requise. Les presses à imprimer s"appuient sur des courroies dentées pour un enregistrement précis de l"alimentation du papier et un alignement couleur sur couleur à des vitesses de production élevées. Les machines textiles les utilisent pour les systèmes d’entraînement synchronisés des équipements de filature, de tissage et de tricotage. Les machines-outils déploient des courroies de distribution pour les entraînements de broche et le positionnement des axes où la précision de la position affecte la qualité des pièces. Les applications supplémentaires incluent les équipements de transformation des aliments, les dispositifs médicaux, les équipements de bureautique, la robotique et la fabrication de semi-conducteurs – partout où le maintien précis du rapport de vitesse et la précision du positionnement sont des exigences de conception.
La sélection de la bonne courroie de distribution à grande vitesse implique l’évaluation de plusieurs facteurs. La puissance de transmission et la vitesse de fonctionnement requises déterminent la largeur de bande appropriée et la taille du profil des dents. Les applications à puissance plus élevée nécessitent généralement des courroies plus larges ou des profils de dents plus grands avec une plus grande résistance au cisaillement par dent. L"entraxe entre les poulies et le rapport de vitesse souhaité déterminent la longueur de la courroie et le nombre de dents sur chaque poulie. Les conditions environnementales, notamment la plage de température, l"exposition aux huiles ou aux produits chimiques et la présence de poussière ou de débris, influencent le choix du matériau de la courroie. Une bonne tension est essentielle pour des performances constantes ; Une tension insuffisante peut provoquer un saut des dents sous charge, tandis qu"une tension excessive accélère l"usure des roulements et réduit la durée de vie de la courroie. Une inspection régulière de l’usure des dents, des fissures et du bon alignement est recommandée dans le cadre d’un programme de maintenance préventive.
Les courroies dentées haute vitesse sont disponibles en trois séries de profils de dents primaires : profils d"arc circulaire HTD (3M, 5M, 8M, 14M, 20M), profils trapézoïdaux de la série T (T2,5, T5, T10, T20) et profils semi-circulaires STD (S3M, S5M, S8M, S14M). Chaque profil offre différentes caractéristiques de capacité de charge, de bruit et d"engagement adaptées aux exigences spécifiques de l"application.
Les entraînements par courroie de distribution peuvent atteindre des efficacités de transmission allant jusqu"à 99 pour cent dans des conditions correctement tendues avec des poulies correctement adaptées. L"efficacité réelle varie en fonction de facteurs tels que le type de courroie, le diamètre de la poulie, la vitesse de fonctionnement, le niveau de tension et la précision de l"alignement. Une installation et un entretien appropriés sont nécessaires pour maintenir l’efficacité nominale pendant toute la durée de vie.
Les courroies de distribution à grande vitesse utilisent généralement un corps en caoutchouc ou en polyuréthane avec des cordes de traction intégrées en fibre de verre ou en acier. Les surfaces des dents sont recouvertes de tissu en nylon pour réduire la friction et l"usure lors de l"engagement avec les poulies. La sélection des matériaux dépend de la charge, de la vitesse, de la plage de température et des exigences d"exposition environnementale de l"application.
La taille de la courroie de distribution est déterminée par trois paramètres : le type de profil de dent (par exemple, 5M, T10), la longueur de la courroie (spécifiée par le nombre de dents multiplié par le pas) et la largeur de la courroie. La longueur requise dépend de l’entraxe de la poulie et du nombre de dents de la poulie. Consultez les spécifications de l"application ou un conseiller technique pour connaître les calculs de dimensionnement appropriés en fonction de la configuration spécifique de votre variateur.
