Dans le transport de matériaux à haute tension et sur de longues distances, la défaillance d"une courroie entraîne des temps d"arrêt catastrophiques et de graves risques pour la sécurité. Choisir la mauvaise structure de courroie est une erreur d’ingénierie coûteuse que vous souhaitez éviter. La mise à niveau ou le remplacement d"une courroie robuste nécessite un équilibre entre les dépenses d"investissement initiales et les réalités opérationnelles. Vous avez besoin d’une résistance à la traction extrême, d’un faible allongement et d’une longue durée de vie. Lorsque les options de tissus standard se cassent sous la pression, les alternatives robustes deviennent essentielles pour des opérations fluides.
Ce guide décrit les seuils techniques exacts, les niveaux de couverture spécifiques à l"application et les réalités de mise en œuvre nécessaires pour spécifier et trouver en toute confiance votre prochaine solution de transport industriel. Vous apprendrez à évaluer les demandes opérationnelles, à décoder les spécifications complexes des fabricants et à atténuer efficacement les risques d"installation. En suivant ces cadres techniques éprouvés, vous pouvez garantir un flux de matériaux fiable sur vos itinéraires les plus exigeants.
Les courroies à câble d"acier sont obligatoires pour les applications longue distance (terrestre) et à haute tension où l"allongement doit rester inférieur à 0,25 %.
La sélection du bon indice ST (résistance à la traction) et du bon niveau de revêtement (résistance à l"abrasion, au feu ou à l"huile) détermine le coût total de possession.
La mise en œuvre nécessite un contrôle structurel rigoureux, car les courroies à câbles en acier nécessitent des diamètres de poulies plus grands et des épissures vulcanisées complexes.
L"évaluation d"un fournisseur de bandes transporteuses à câble d"acier nécessite un audit de ses capacités de tests aux rayons X, de ses kits d"épissure et de sa conformité aux normes ISO/DIN.
Les gestionnaires d"installations ont souvent du mal à choisir entre les courroies en tissu (EP) et les courroies renforcées en acier. L’établissement de critères de réussite clairs évite une ingénierie excessive et préserve les budgets. Vous devez évaluer les limites de tension, les facteurs d"étirement et la complexité de l"itinéraire avant de prendre une décision finale en matière d"approvisionnement.
Les courroies EP multicouches standard permettent des opérations quotidiennes modérées. Cependant, ils échouent sous un stress extrême. Vous avez besoin d'une bande transporteuse à câble d'acier lorsque les tensions de travail dépassent 3 000 N/mm. L’extraction de minerais lourds et le chargement portuaire en vrac poussent les tissus standards au-delà de leurs points de rupture. Les câbles en acier absorbent des forces dynamiques massives. Ils évitent les claquements brusques lors de démarrages lourds. Les ingénieurs calculent les charges de pointe pour déterminer si un renforcement en acier est strictement nécessaire.
L’étirement de la bande dicte la conception du système de convoyeur. Les courroies en tissu s"allongent généralement entre 1,5 % et 3 % sous charge. Sur un convoyeur court, ce tronçon reste gérable. Sur un parcours terrestre de deux kilomètres, 3 % d"étirement équivaut à 60 mètres de ceinture supplémentaire. Pour gérer cela, il faut d’énormes tours de réception gravitationnelles. Les câbles en acier offrent une incroyable stabilité dimensionnelle. Ils limitent l"allongement à un minimum de 0,1 % à 0,25 %. Ce faible étirement élimine le besoin de systèmes de tension surdimensionnés. Il assure le suivi parfait des courroies longue distance pendant des milliers d’heures.
Les itinéraires complexes exigent une intégrité structurelle supérieure. Les systèmes de transport terrestre bénéficient énormément du renforcement en acier. Ces longues courroies traversent des terrains accidentés et nécessitent une résistance élevée aux chocs. Les ascenseurs verticaux, comme les élévateurs à godets, reposent également sur des structures centrales rigides. Les câbles maintiennent solidement les seaux lourds sans s"affaisser. De plus, les itinéraires soumis à de forts impacts de gros rochers nécessitent les propriétés d"absorption des chocs d"un caoutchouc spécialisé enrobant des noyaux métalliques solides.
L"achat initial de courroies renforcées en acier nécessite un capital important. L"installation est également plus coûteuse. Il faut cependant considérer cela comme un investissement à long terme. Les courroies en tissu peuvent devoir être remplacées tous les trois à cinq ans dans des environnements difficiles. À l’inverse, une courroie renforcée en acier correctement entretenue dure souvent 10 à 20 ans. Moins de remplacements signifie moins de temps d’arrêt planifiés. Ils réduisent également les coûts de main-d’œuvre courants. Sur un cycle de vie de deux décennies, cette prime initiale se traduit par d"énormes économies opérationnelles.
Comprendre les spécifications techniques évite une panne prématurée du système. Vous devez évaluer soigneusement l’architecture interne de la ceinture. Les ingénieurs s"appuient sur des mesures spécifiques pour faire correspondre la bande à la structure du convoyeur. Décomposons les composants essentiels de ces solutions de transport lourd.
Les fabricants classent ces courroies en utilisant les cotes ST. Le « ST » signifie tension de l"acier. Le chiffre qui le suit indique la résistance à la rupture en Newtons par millimètre (N/mm). Par exemple, une courroie ST1000 offre une résistance à la traction de 1 000 N/mm. Les opérations minières lourdes peuvent nécessiter une courroie ST5400 ou même une courroie ST10000. La sélection de la bonne classification ST est essentielle. Un sous-dimensionnement conduit à des câbles cassés. Le surdimensionnement ajoute un poids mort inutile à vos moteurs de convoyeur.
Les câbles métalliques internes imposent flexibilité et résistance. Les câbles utilisent des modèles d"enroulement spécifiques. Les configurations courantes incluent la construction de câbles métalliques 7x7 ou 7x19. Un noyau 7x7 contient sept brins de sept fils. Il offre une excellente rigidité. Un noyau 7x19 contient sept brins de dix-neuf fils plus fins. Ce nombre de fils plus élevé augmente la flexibilité. Cela permet à la courroie lourde de s"enrouler autour de poulies plus petites sans fatigue structurelle.
Le pas fait référence à l"espacement exact entre les câbles parallèles. Un pas plus large fournit plus de caoutchouc entre les cordons. Cela améliore l"absorption des impacts des chutes de pierres. Un pas plus étroit augmente la résistance à la traction globale mais réduit la flexibilité. Vous devez équilibrer ces deux facteurs en fonction de la taille de votre matériau.

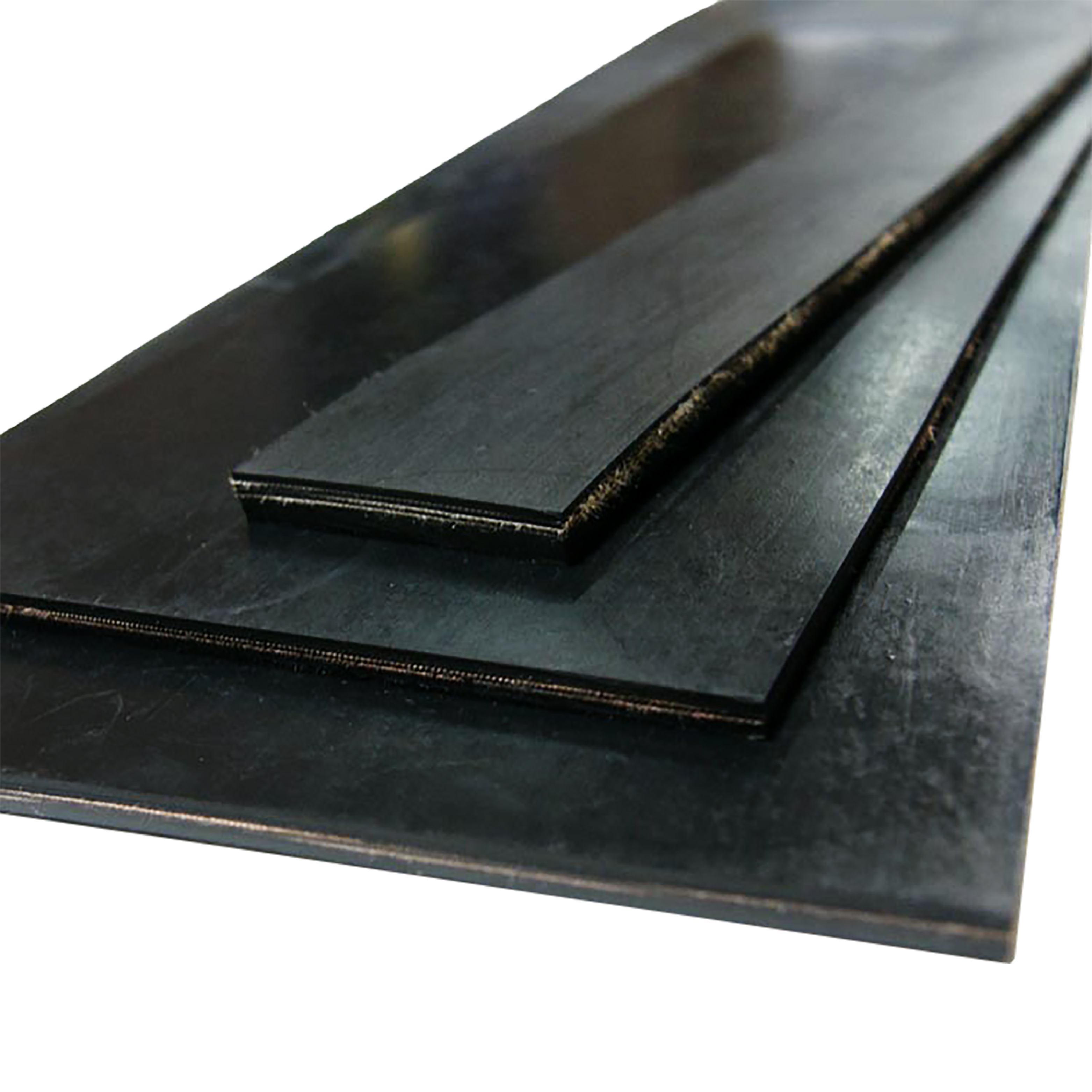

Le noyau offre de la résistance, mais les revêtements en caoutchouc protègent le noyau. L’épaisseur du revêtement supérieur dépend de la taille des morceaux de matériau et de la hauteur de chute. Les grosses roches pointues lâchées depuis des chutes hautes nécessitent des couvertures supérieures supérieures à 15 mm. Les couvercles inférieurs interagissent avec les rouleaux et les poulies. Ils varient généralement de 5 mm à 8 mm. Si les couvercles s’usent, l’acier exposé rouille rapidement. L"humidité détruit la liaison interne. Par conséquent, spécifier une épaisseur adéquate prolonge la durée de vie opérationnelle.
La précision technique est la clé du succès. Vous devez faire correspondre les spécifications exactes de votre bande transporteuse à câble d'acier directement aux modèles de charge dynamique. Les ingénieurs calculent la tension maximale lors des séquences de démarrage. Ils prennent en compte les angles d'inclinaison, la densité des matériaux et les courbes d'accélération. L'alignement de ces paramètres techniques évite une fatigue prématurée du noyau et des défaillances structurelles coûteuses.
Classifications de notation ST standard
Cote ST | Tension de travail (N/mm) | Diamètre typique du cordon (mm) | Pas maximal du cordon (mm) |
|---|---|---|---|
ST1000 | 1000 | 4.0 | 12.0 |
ST2000 | 2000 | 6.0 | 12.0 |
ST 3150 | 3150 | 8.1 | 15.0 |
ST5400 | 5400 | 11.3 | 16.0 |
Les câbles internes fournissent une puissance de traction. Le caoutchouc externe résiste aux abus environnementaux. Les dangers spécifiques à l"industrie détruisent rapidement les mélanges de caoutchouc standards. Vous devez catégoriser votre environnement opérationnel afin de sélectionner la formulation chimique appropriée pour vos couvertures.
Les environnements miniers soumettent les ceintures à des gougeages constants. Les minerais tranchants tranchent le caoutchouc standard. Pour ces applications, vous avez besoin de qualités hautement résistantes à l’abrasion.
Catégorie DIN-X : Offre une résistance exceptionnelle à la coupe et au gougeage. Il convient aux roches lourdes et pointues lâchées depuis des hauteurs importantes.
Qualité DIN-Y : offre une résistance à l'abrasion standard pour les petites pierres concassées et le sable.
Qualité DIN-W : spécialement formulé pour résister à l'usure extrême dans des environnements hautement abrasifs et à particules fines.
Le déplacement de clinker chaud ou de minerai fritté détruit le caoutchouc normal. Les couvertures standard durcissent, se fissurent et se décollent lorsqu"elles sont exposées à une chaleur élevée. Les couvertures résistantes à la chaleur utilisent des composés EPDM ou chlorobutyle. Ces formules spécialisées résistent à des températures de matériaux continues supérieures à 150°C (300°F). Ils empêchent le couvercle de se séparer du noyau en acier lors de la dilatation thermique.
Les opérations souterraines sont confrontées à de graves risques d’incendie. La friction peut facilement enflammer le caoutchouc standard. Les espaces clos transforment les incendies de ceinture en catastrophes mortelles. Les réglementations de sécurité imposent des couvertures ignifuges spécifiques.
Conformité MSHA : requise pour les opérations minières aux États-Unis. Il garantit des propriétés auto-extinguibles.
ISO 340 et EN 14973 : normes internationales garantissant que les ceintures ne propagent pas les flammes.
FRAS (Fire Retardant Anti-Static) : Empêche l’accumulation d’électricité statique, éliminant ainsi les étincelles dans les atmosphères explosives.
Les usines de recyclage déplacent des matériaux enduits d"huiles, de graisses et de solvants. Les fluides à base de pétrole attaquent le caoutchouc standard. Les gaines gonflent, se ramollissent et finissent par se détacher des câbles centraux. Les composés NBR (Nitrile Butadiene Rubber) résistent à ces attaques chimiques. Ils conservent leur intégrité structurelle même lorsqu’ils sont trempés dans des résines industrielles et des huiles de machine.
Se procurer la bonne ceinture ne représente que la moitié de la bataille. L"installation présente des risques importants sur le terrain. Vous devez préparer votre infrastructure existante pour cette mise à niveau lourde. Ignorer la préparation structurelle conduit à des défaillances mécaniques immédiates.
Les ceintures en tissu utilisent souvent de simples attaches métalliques mécaniques pour des réparations rapides. Les câbles en acier ne peuvent pas utiliser de fixations mécaniques. La tension intense arrache les attaches du caoutchouc. Vous devez utiliser un épissage vulcanisé à chaud. Ce processus est complexe, coûteux et prend du temps.
Dénudage : les techniciens dénudent les couvercles en caoutchouc pour exposer les câbles nus.
Pas à pas : ils coupent les câbles en longueurs décalées précises (une épissure par étapes) pour verrouiller les deux extrémités.
Pose : Les techniciens posent du caoutchouc non vulcanisé frais et une gomme de serrage spéciale entre les câbles de verrouillage.
Pressage : Une presse de vulcanisation lourde applique une chaleur et une pression massives pour durcir le joint.
Une seule épissure peut prendre jusqu"à 24 heures. Vous devez planifier des temps d"arrêt adéquats et embaucher des techniciens certifiés.
Les câbles métalliques épais résistent à la flexion. Si vos poulies d"entraînement et de queue sont trop petites, les câbles internes subissent de fortes contraintes de flexion. Au fil du temps, cette fatigue du métal provoque la rupture des câbles. De plus, la courroie rigide peut se détacher de la matrice en caoutchouc. Vérifiez toujours les diamètres de vos poulies par rapport aux spécifications du fabricant. La mise à niveau vers une courroie plus épaisse nécessite généralement l"installation de poulies d"entraînement plus grandes.
L"acier est incroyablement lourd. Le remplacement d"une bande en tissu ajoute un poids mort considérable à votre système de convoyeur. Vous devez auditer vos composants structurels avant l’installation. Des roues folles améliorées sont nécessaires pour supporter les tonnes supplémentaires de masse en mouvement. Les moteurs d’entraînement peuvent avoir besoin d’une puissance plus élevée pour surmonter l’inertie de démarrage accrue. Les systèmes de freinage nécessitent également un recalibrage pour arrêter la charge la plus lourde en toute sécurité.
Les longues courroies représentent des investissements massifs en capital. Vous ne pouvez pas vous fier uniquement aux inspections manuelles. Les systèmes modernes intègrent des étiquettes RFID intégrées ou des boucles magnétiques de détection de déchirure. Si une roche coincée perce la courroie et déclenche une déchirure longitudinale, le système détecte instantanément la boucle cassée. Il arrête automatiquement le moteur du convoyeur. Cela évite qu"une crevaison mineure ne détruise des kilomètres de courroie coûteuse.
L’approvisionnement en courroies de transport haute tension nécessite des protocoles d’approvisionnement stricts. Un léger défaut de fabrication provoque des pannes catastrophiques sur le terrain. Vous devez auditer minutieusement les partenaires potentiels. Les équipes d’approvisionnement ont besoin d’un cadre de contrôle fiable.
Évaluez directement l’usine. Les courroies robustes nécessitent un équipement de tension massif pendant le processus de durcissement. Le caoutchouc doit durcir tandis que les câbles sont soumis à une tension précise et uniforme. Le partenariat avec un fabricant de bandes transporteuses éprouvé et un fournisseur de convoyeurs à câble en acier garantit l'intégrité structurelle. Renseignez-vous sur leurs longueurs maximales de rouleaux. Vous voulez une installation capable de produire de longues sections continues. Les épissures d’usine à mi-rouleau introduisent des points faibles inutiles avant même que la courroie ne soit expédiée.
N"acceptez pas les promesses verbales de qualité. Exigez une preuve documentée. Une usine réputée effectue des tests de pénétration dynamiques pour simuler l’impact des roches. Ils effectuent des tests stricts de résistance à l’arrachement du cordon pour garantir que le caoutchouc adhère parfaitement au métal. Plus important encore, exigez une numérisation complète aux rayons X du rouleau fini. Les rayons X révèlent des désalignements cachés du cordon ou des bulles d’air internes. Vous devez rejeter tout rôle présentant des défauts structurels internes.
Le joint est le point le plus faible de tout système de convoyeur. que vous avez choisi Le fournisseur de bandes transporteuses à câble d'acier doit fournir des matériaux d'épissure exclusifs. Ces kits d'épissure contiennent du caoutchouc non vulcanisé spécialement conçu pour leur composé de couverture exact. Le mélange de matériaux d'épissure tiers entraîne une incompatibilité chimique et une défaillance des joints. De plus, des fournisseurs réputés proposent une supervision technique sur site pendant le processus de vulcanisation final.
Examinez attentivement les limitations de la garantie. Comprenez exactement ce qui constitue un défaut de fabrication par rapport à un abus opérationnel. De nombreuses garanties s"annulent immédiatement si des techniciens non certifiés effectuent l"épissage. Établissez des délais transparents. Ces rouleaux lourds nécessitent un transport spécialisé sur plateau ou un fret maritime surdimensionné. Tenez compte des longues logistiques d’expédition dans vos temps d’arrêt planifiés pour maintenance.
La spécification d"une courroie renforcée pour usage intensif est un carrefour critique des disciplines d"ingénierie. Vous devez aligner les exigences de tension maximale sur les risques environnementaux et la compatibilité structurelle existante. Choisir les bons câbles internes évite les cassures catastrophiques, tandis que la sélection du revêtement en caoutchouc approprié prolonge la durée de vie opérationnelle contre l"abrasion grave, la chaleur ou les produits chimiques. Une bonne planification évite des modifications structurelles coûteuses après l’installation.
Votre prochaine étape consiste à finaliser vos calculs de charge dynamique. Réunissez vos ingénieurs et responsables des achats pour examiner la complexité des itinéraires et les diamètres des poulies. Une fois que vous avez établi des exigences système précises, demandez des données complètes de tests aux rayons X et des garanties de compatibilité d"épissure auprès des fabricants présélectionnés. En sécurisant ces paramètres techniques, vous garantissez des décennies de transport de matériaux fiable et ininterrompu.
R : Les courroies EP (polyester/nylon) utilisent des plis de tissu pour la tension. Ils sont économiques mais s"étirent jusqu"à 3 % sous charge. Les courroies à câbles en acier utilisent des câbles métalliques parallèles. Ils supportent des charges de tension extrêmes sur de longues distances et limitent l"allongement à 0,25 %. Les courroies en acier nécessitent un investissement initial plus élevé mais durent beaucoup plus longtemps.
R : Dans les applications industrielles lourdes, elles durent généralement entre 10 et 20 ans. La durée de vie dépend entièrement de la sélection du caoutchouc de couverture, de l"entretien de routine, de l"alignement structurel et de la qualité des épissures vulcanisées initiales.
R : Oui, les techniciens peuvent réparer les dommages localisés. Ils utilisent des patchs vulcanisés à chaud pour refermer les câbles exposés et prévenir la rouille interne. Cependant, les longues déchirures longitudinales nécessitent souvent de découper la section endommagée et de raccorder un nouveau morceau de courroie.
R : Les ingénieurs calculent la tension de fonctionnement maximale en fonction du poids du matériau, de l"angle d"inclinaison, de la longueur du convoyeur et des forces d"accélération. Ils divisent cette tension maximale par la largeur de la courroie et appliquent un facteur de sécurité (souvent 5 : 1 ou 6 : 1) pour déterminer la valeur ST requise.
