La mise à niveau des systèmes de transmission de puissance nécessite un équilibre entre l"efficacité du variateur, les contraintes d"espace et la durée de vie des composants. Les ingénieurs mécaniciens sont confrontés à des décisions difficiles lors de la conception de machines modernes. Vous avez besoin de performances fiables et durables sans sacrifier la compacité des équipements. Les courroies enveloppées standard échouent fréquemment prématurément dans des configurations à grande vitesse, serrées ou à haute température. Ils subissent de fortes contraintes de flexion. Ils se fissurent facilement et se dégradent rapidement sous des charges thermiques intenses. Cette réalité oblige les équipes de maintenance à faire face à des temps d"arrêt inattendus des machines et à des remplacements fréquents de composants.

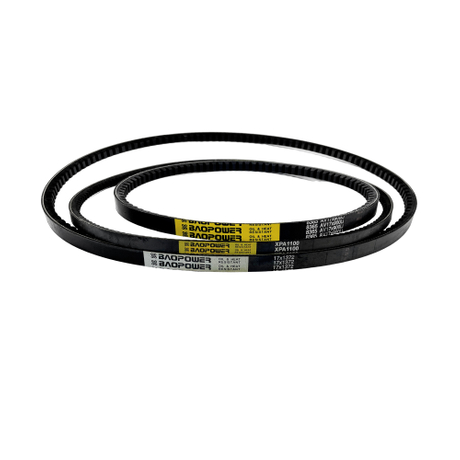

Une courroie trapézoïdale crantée offre une solution technique robuste à ces défis opérationnels précis. Notre objectif est de fournir une évaluation technique stricte de ces composants d’entraînement améliorés. Nous aiderons les concepteurs de systèmes à déterminer si cette modification structurelle justifie la transition. Vous découvrirez les mécanismes sous-jacents de la réduction des contraintes, de la gestion thermique et de l'ajustement idéal des poulies. Vous pouvez ensuite prendre des décisions d’approvisionnement très éclairées pour vos applications industrielles spécifiques.
Soulagement des contraintes de flexion : la conception crantée permet un fonctionnement sur des diamètres de poulie plus petits sans induire de fissures de flexion prématurées.
Efficacité thermique : surface accrue et friction interne réduite, températures de fonctionnement intrinsèquement inférieures, prolongeant la durée de vie de la courroie.
Efficacité par rapport au coût : bien que les coûts d'approvisionnement initiaux soient plus élevés, le gain de 2 à 3 % en efficacité énergétique génère souvent un retour sur investissement net positif dans les applications à service continu.
Mises en garde concernant le système : elles ne constituent pas une solution universelle ; les applications avec de gros débris abrasifs ou des restrictions de bruit extrêmes nécessitent une évaluation minutieuse avant la commutation.

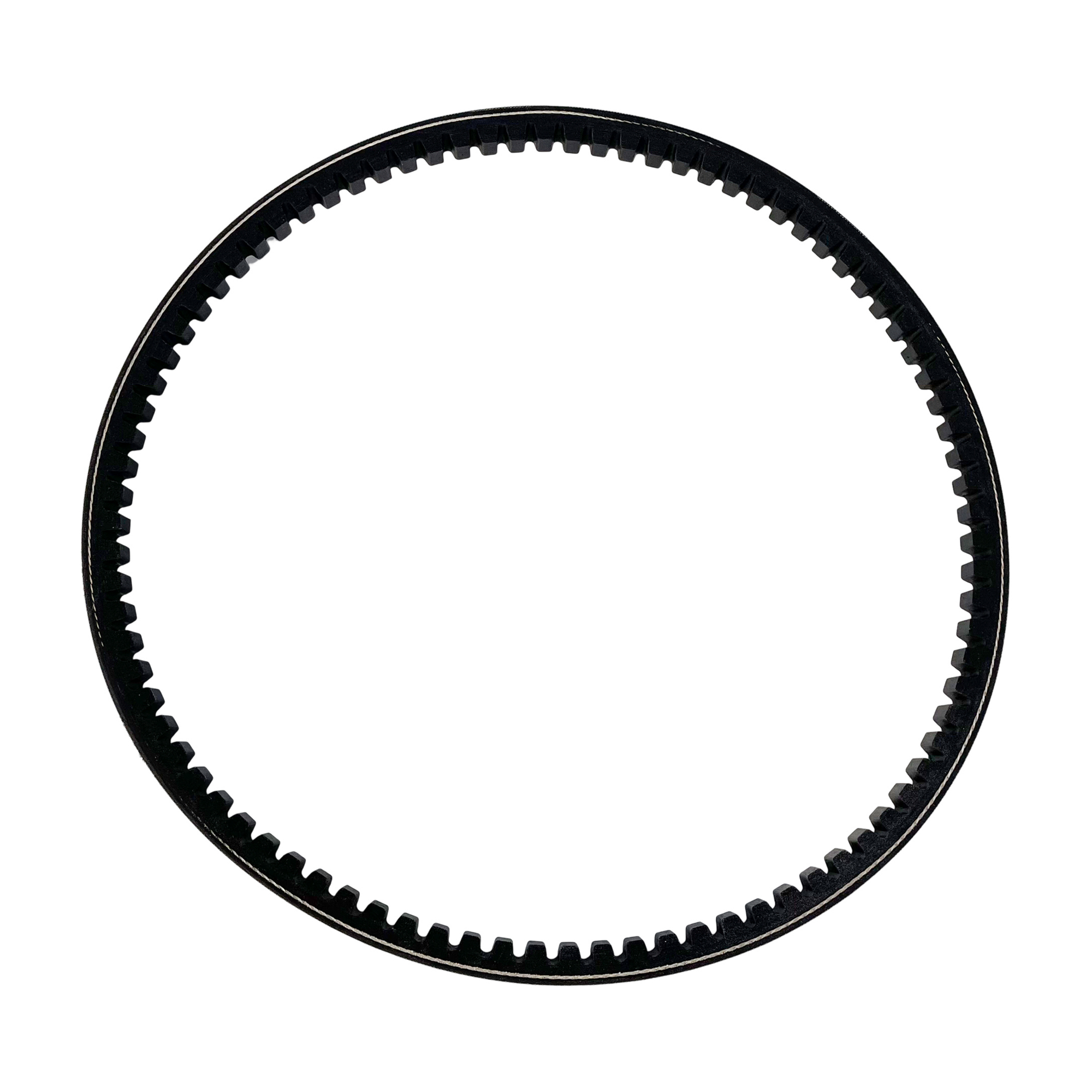

Nous devons d’abord établir une base de conception claire. Les courroies lisses standard utilisent une enveloppe de tissu de protection autour de l'ensemble du noyau en caoutchouc. Cette veste protège les composants internes des contaminants externes. Cela permet également un léger degré de glissement contrôlé. A l'inverse, une courroie crantée à bord brut supprime complètement cette enveloppe de tissu sur les flancs. Le noyau élastomère exposé entre directement en contact avec les rainures de la poulie métallique. Cette différence structurelle modifie fondamentalement la manière dont le composant interagit avec la géométrie du variateur.
La terminologie du secteur crée souvent de la confusion lors du processus de sélection. Les professionnels de la maintenance appellent fréquemment ce composant une courroie trapézoïdale crantée ou parfois une courroie trapézoïdale crantée . Il faut clarifier cette nomenclature. Les « dents » moulées remplissent une fonction structurelle très spécifique. Ils existent strictement pour la flexibilité physique et la dispersion de la chaleur ambiante. Ils ne fournissent pas de capacités de synchronisation synchrone. Ils n'engagent pas les dents correspondantes sur un pignon. La transmission de puissance reste entièrement dépendante du frottement des flancs.
La composition des matériaux détermine les performances globales et la longévité. La construction standard de cette courroie de transmission en caoutchouc spécialisée repose sur une science avancée des polymères. Les fabricants utilisent généralement des composés élastomères de haute technologie comme l'EPDM (éthylène-propylène-diène monomère) ou le néoprène. L'EPDM maximise l'adhérence agressive sur les bords bruts. Il résiste fortement à la dégradation de l'environnement causée par l'ozone ambiant, la lumière ultraviolette et les produits chimiques industriels agressifs. Les cordons de traction à haute résistance sont intégrés juste au-dessus de l'axe neutre. Les fabricants fabriquent ces cordons à partir de polyester ou de Kevlar étroitement enroulés. Ces cordes supportent les forces de charge primaires. Ils empêchent un allongement indésirable sous un couple important.
Les entraînements mécaniques rencontrent fréquemment le grave problème « d’ajustement des poulies ». Les courroies lisses standard subissent d"immenses contraintes structurelles lorsqu"elles sont forcées autour de diamètres minimaux sous-optimaux. La partie inférieure du caoutchouc se comprime violemment contre elle-même. Simultanément, la partie supérieure s"étire sous une tension extrême. Cette dynamique push-pull agressive déchire la matrice de caoutchouc interne au fil du temps. Vous observerez rapidement de profondes fissures de flexion le long de la surface inférieure. L"intégrité structurelle échoue rapidement dans ces conditions contraintes.
Les rouages moulés agissent directement comme des zones de soulagement des contraintes. Ils résolvent efficacement cette contrainte géométrique. Les encoches physiques se compriment dans des espaces vides lorsqu"elles sont pliées autour de rayons serrés. Le matériau fléchit naturellement au lieu de lutter contre la courbe prononcée. Les molécules de caoutchouc internes subissent une force de cisaillement interne considérablement moindre. Vous éliminez entièrement la compression destructrice du fond. Cette simple modification mécanique évite l’apparition précoce d’une fatigue en flexion.
Ce mécanisme de soulagement des contraintes introduit de profondes implications de conception pour les ingénieurs système. Nous pouvons catégoriser ces avantages directement :
Architecture système compacte : les ingénieurs conçoivent des configurations de disques beaucoup plus strictes. Vous pouvez intégrer des capacités de transmission de puissance plus élevées dans des protections de machine incroyablement confinées. Cette fonctionnalité permettant d'économiser de l'espace profite aux conceptions d'équipements modulaires modernes.
Rapports de vitesse favorables : les concepteurs de systèmes utilisent des poulies d'entraînement nettement plus petites. Vous obtenez des réductions de vitesse agressives directement au niveau de l'entraînement primaire. Vous accomplissez cela sans sacrifier la friction ou l’adhérence essentielle des flancs.
Résistance à la flexion réduite : le moteur d'entraînement dépense moins d'énergie électrique en pliant simplement le caoutchouc dans le coin. Cela se traduit immédiatement par une puissance plus utilisable dirigée vers la charge entraînée.
La chaleur agit comme la principale force destructrice dans tout système de transmission d’énergie. Il faut décomposer minutieusement les sources spécifiques de cette charge thermique. La friction interne provoque une accumulation importante de chaleur. Les ingénieurs appellent cela l’hystérésis. La flexion et le redressement continus de l"élastomère génèrent un frottement moléculaire. De plus, l’environnement de fonctionnement ambiant contribue aux charges thermiques secondaires. Les compartiments moteur chauds, les protections de machine fermées et les fours à proximité élèvent la température de base. Les élastomères se dégradent rapidement dans ces conditions thermiques élevées. Le caoutchouc durcit, se glace et finit par se briser.
L"effet de refroidissement aérodynamique des encoches offre de profonds avantages opérationnels. Les rouages moulés agissent exactement comme des ailettes de refroidissement passives sur un bloc moteur. Ils agitent rapidement l"air ambiant lors d"une rotation à grande vitesse. Cette géométrie physique augmente la surface globale exposée. La bande rejette la chaleur stockée dans l’air ambiant beaucoup plus rapidement qu’une enveloppe lisse. De plus, la résistance à la flexion réduite équivaut directement à une hystérésis moindre. Dès le départ, vous générez nettement moins de chaleur interne. Le composant fonctionne intrinsèquement plus froid.
Nous constatons un chevauchement massif entre les environnements extrêmes des véhicules et les applications industrielles lourdes. La courroie crantée automobile a évolué spécifiquement pour gérer les conditions brutales sous le capot. Les moteurs modernes produisent une chaleur radiante intense et fonctionnent à des régimes extrêmes. Les ingénieurs automobiles avaient besoin d'une solution résistante aux vitrages thermiques et à la fatigue rapide. Ces mêmes principes d’ingénierie s’appliquent directement aux équipements industriels lourds. Vous utiliserez fréquemment ces conceptions avancées sur des soufflantes centrifuges exigeantes, des systèmes de traitement d'air CVC massifs et des pompes à fluides à grand volume.
Paramètre thermique | Ceinture enveloppée standard | Conception de courroie crantée |
|---|---|---|
Hystérésis interne | Génération de chaleur élevée grâce à une masse de caoutchouc épaisse et continue. | Faible dégagement de chaleur grâce aux zones de flexion soulagées. |
Superficie | Une surface minimale limite le transfert de chaleur ambiante. | La surface élargie via des encoches agit comme des ailettes de refroidissement. |
Tolérance ambiante | Sujet au vitrage et aux fissures dans les protections fermées. | Maintient l"élasticité plus longtemps dans les environnements à haute température. |
Les acheteurs doivent évaluer strictement les rapports performance/coût avant de standardiser une installation. Vous dépenserez dès le départ une prime notable pour les variantes à crémaillère. Les processus complexes de fabrication et de moulage dictent ce coût initial plus élevé. Cependant, les opérations continues à long terme révèlent une réalité différente. Les applications à cycle de service élevé génèrent souvent un gain direct de 2 à 3 % en efficacité énergétique. Moins d’énergie moteur gaspillée en résistance à la flexion signifie une consommation électrique moindre au niveau du compteur. De plus, la durée de vie opérationnelle étendue allonge considérablement vos intervalles de maintenance de routine. Vous envoyez moins de techniciens pour les réglages et les remplacements de tension.
Les mécanismes de préhension influencent fortement le processus de sélection. Il faut contraster l"action physique de calage. Les bords enveloppés de tissu offrent une surface de friction relativement lisse et contrôlée. Les bords bruts exposent le noyau en élastomère à haute friction directement à la poulie. Ils offrent un coefficient de friction nettement plus élevé. Sous tension, ils se coincent de manière agressive dans les rainures métalliques. Cette poignée agressive à bords bruts réduit considérablement le glissement indésirable lors de pics de couple soudains. Vous transférez plus efficacement la puissance mécanique de l’entraîneur à l’arbre mené.
Malgré ces avantages distincts, les options standard enveloppées restent gagnantes dans des scénarios d’ingénierie très spécifiques. Vous devez identifier quand éviter les mises à niveau brutes. Les entraînements à embrayage en représentent un parfait exemple. Les équipements agricoles utilisent souvent des courroies lisses comme embrayage physique brut. Vous faites intentionnellement glisser la courroie pour engager la charge en douceur. Une ceinture à bords bruts s"agrippe trop violemment pour cette tâche. Cela provoque des à-coups agressifs et fait caler le moteur. De plus, les environnements très abrasifs incitent à la prudence. Les environnements remplis de poussière agricole dense ou de graviers miniers usent rapidement les bords bruts. L"enveloppe en tissu sert de bouclier vital contre l"abrasion environnementale.
Caractéristique d"application | Solution recommandée | Raison technique principale |
|---|---|---|
Diamètres de réa extrêmement serrés | Cranté / Entaillé | Empêche la compression inférieure et les fissures de flexion. |
Embrayage/glissement délibéré requis | Emballage standard | Le tissu lisse permet un engagement contrôlé et progressif. |
Fonctionnement continu du ventilateur CVC 24h/24 et 7j/7 | Cranté / Encoché | Maximise l’efficacité énergétique et la dispersion thermique. |
Poussière agricole lourde ou gravier | Emballage standard | La gaine protège le noyau en caoutchouc de l"usure abrasive. |
Les intégrateurs de systèmes doivent reconnaître les risques de mise en œuvre distincts avant d’exécuter une mise à niveau à l’échelle de l’installation. L’accumulation de débris abrasifs présente un risque grave. Les environnements poussiéreux, les dépôts de gravier ou les installations de fabrication du bois créent des nuages de particules denses. Ces débris volants s’entassent facilement dans les rouages vides. La pression exercée par les gerbes compacte la poussière en une masse dure et solide. Ce matériau emballé transforme efficacement la surface intérieure en une meule destructrice. Cela endommage rapidement la structure élastomère flexible. Plus important encore, il érode continuellement les coûteuses rainures des réas métalliques.
La puissance acoustique exige une attention particulière dès la phase de conception. Le déplacement physique de l"air provoqué par les encoches modifie la signature acoustique du disque. Les pignons rapides emprisonnent de petites poches d"air contre la rainure de la poulie. La libération rapide de cet air emprisonné produit un son distinct. Cela se traduit souvent par un gémissement opérationnel plus aigu par rapport aux alternatives silencieuses et fluides. Les installations appliquant des réglementations strictes en matière de bruit sur le lieu de travail nécessitent une évaluation acoustique minutieuse. Vous risquez de violer les limites de décibels locales si vous déployez des dizaines de ces disques dans une pièce fermée.
Les tolérances d’usure et d’alignement des poulies deviennent absolument critiques dès la mise en œuvre. Les murs à bords bruts adhèrent aux surfaces métalliques avec une agression intense. Ce coefficient de friction élevé expose tout défaut mécanique de votre configuration. Un désalignement angulaire ou parallèle force le caoutchouc résistant à glisser latéralement sur le métal. Parce que le bord brut refuse de glisser facilement, il accélère l’usure des poulies métalliques plutôt que de simplement dégrader le caoutchouc. Des protocoles d"installation stricts sont fortement recommandés lors de tout déploiement.
Les meilleures pratiques courantes pour une mise en œuvre réussie comprennent :
Outils d'alignement laser : utilisez des outils laser de précision au lieu d'une règle droite pour garantir un alignement parallèle et angulaire absolu.
Jauges de rainure de poulie : Inspectez les poulies existantes avec des jauges de profil spécialisées. Les bords bruts exigent des angles de rainure parfaitement adaptés pour se coincer correctement.
Protection contre les débris : installez un blindage physique adéquat pour empêcher les particules lourdes de pénétrer dans l'enveloppe du disque.
Tension de rodage : effectuez une vérification de tension secondaire après les premières 24 heures de rodage opérationnel.
L"évaluation des composants de transmission de puissance nécessite une attention stricte aux variables mécaniques et aux environnements opérationnels. Vous devez systématiquement sélectionner les configurations dentées pour les conceptions de variateurs compactes, les températures ambiantes extrêmes et les opérations continues critiques en termes d"énergie. Leurs sections inférieures soulagées éliminent complètement la fatigue de flexion inhérente aux enveloppes lisses. Leurs bords bruts agressifs transfèrent un couple maximal sans glisser. Ils résolvent les limitations thermiques et physiques précises qui affectent les systèmes de disques existants.
Nous conseillons aux lecteurs d’effectuer un audit technique complet avant de commander des remplacements. Inspectez immédiatement l’état actuel des poulies de votre entraînement. Mesurez les diamètres minimum exacts pour confirmer vos contraintes géométriques. Évaluez l’environnement environnant pour détecter les abrasifs lourds ou les limites de bruit strictes. En validant ces paramètres mécaniques spécifiques, vous garantissez que votre système nouvellement mis à niveau offre la fiabilité et l"efficacité que vous attendez.
R : Oui, en supposant que le profil de la section transversale (par exemple, BX par rapport à B) correspond exactement à la configuration existante. Cependant, vous devez inspecter soigneusement les poulies métalliques pour déceler toute usure inégale. Les bords bruts adhèrent de manière agressive et pardonnent beaucoup moins les rainures usées et bombées que les courroies enveloppées.
R : Non. Ce sont les cordes de traction internes qui dictent l"étirement général, et non les rouages extérieurs en caoutchouc. Les fabricants utilisent des cordons en polyester ou en Kevlar à haute résistance dans les deux modèles. Les règles d"allongement de rodage et de tension de routine restent identiques pour les deux types d"entraînement.
R : Non. Une courroie de distribution utilise un système d"entraînement à engagement positif où les dents s"emboîtent parfaitement avec un pignon spécialisé. Une courroie trapézoïdale crantée ou dentée repose entièrement sur la friction des parois latérales pour transmettre la puissance. Les encoches existent uniquement pour augmenter la flexibilité et dissiper la chaleur.
