Une mauvaise identification des profils de nervures entraîne directement une usure prématurée du système d’entraînement. L"association d"une courroie nervurée et d"une poulie incompatible crée une accumulation de chaleur localisée. Cette simple erreur déclenche souvent une défaillance soudaine de la transmission, entraînant l’arrêt des machines critiques. Pour les ingénieurs et les responsables des achats, la transition des courroies trapézoïdales standard aux profils multi-nervuré nécessite une validation technique précise. Vous devez vérifier les sections transversales, les diamètres minimaux des poulies et les environnements de fonctionnement spécifiques avant de finaliser une conception.
Ce guide détaille les critères techniques critiques nécessaires à la sélection de la bonne courroie poly V. Nous décodons les désignations de profils standard afin que vous puissiez adapter la courroie adaptée à vos besoins spécifiques en matière de charge. Nous expliquons également comment garantir un alignement exact des poulies sur les entraînements industriels et les configurations de moteurs modernes. Le respect de ces principes d’ingénierie évite le déchiquetage catastrophique des bandes. Vous apprendrez à évaluer les améliorations, à sélectionner les matériaux optimaux et à atténuer efficacement les risques de tension.

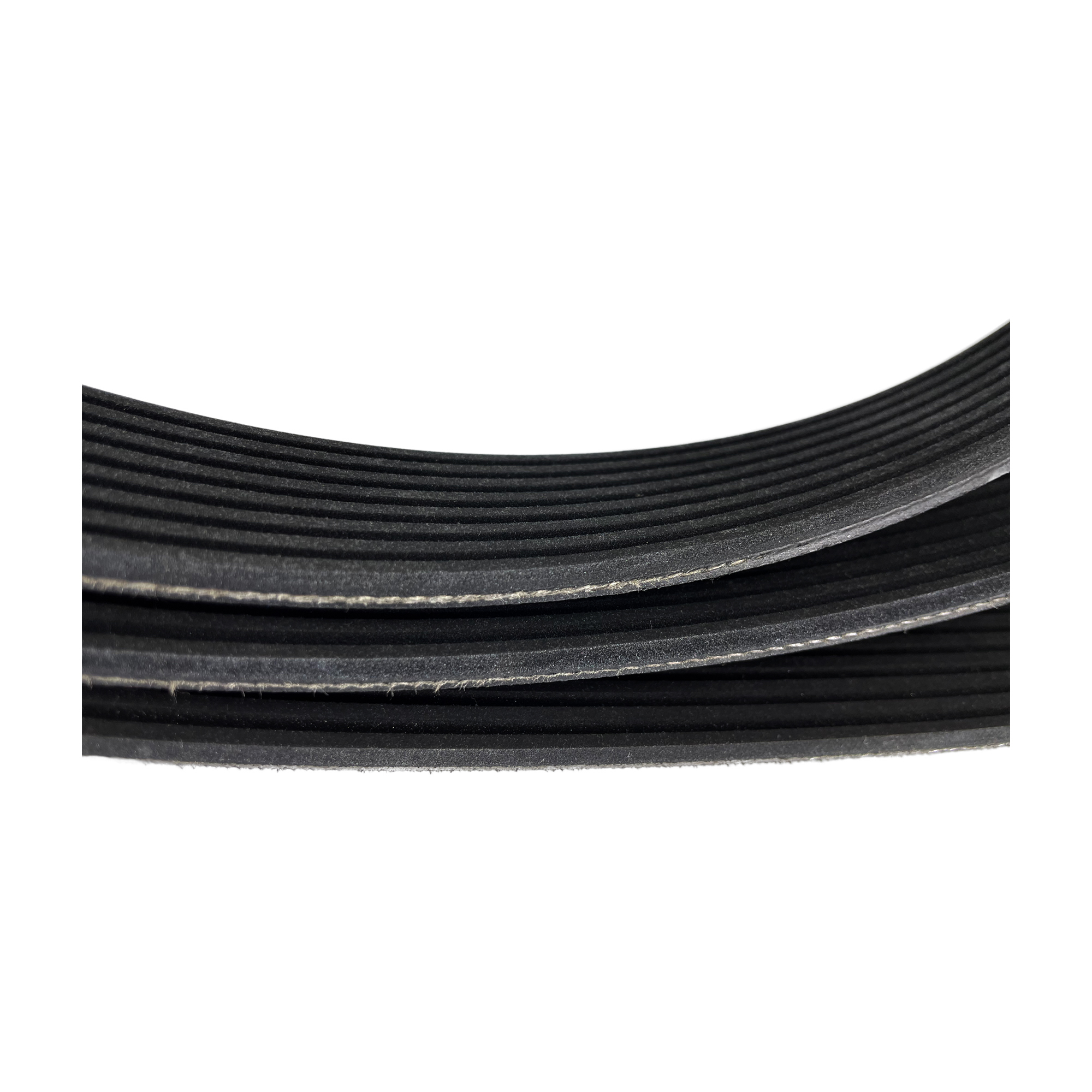

Les courroies Poly V offrent une densité de puissance et une flexibilité plus élevées que les courroies trapézoïdales traditionnelles, permettant des configurations d"entraînement plus petites.
Le choix du profil correct (PH, PJ, PK, PL, PM) dépend entièrement de la puissance requise et du diamètre minimum de la poulie motrice.
L"appariement des poulies nécessite le strict respect de la géométrie des rainures ; même des écarts de pas mineurs peuvent déchiqueter une courroie nervurée sous charge.
Les applications modernes privilégient de plus en plus les matériaux EPDM par rapport au néoprène (CR) traditionnel en raison de leur résistance thermique et de leur longévité supérieures.
L"évaluation d"une mise à niveau d"un système d"entraînement nécessite des critères de réussite clairs. Vous devez déterminer si votre configuration actuelle exige des vitesses de rotation accrues, une empreinte physique réduite ou une efficacité énergétique améliorée. Les courroies simples traditionnelles ont souvent du mal à répondre aux exigences de vitesse élevée. Ils génèrent une chaleur excessive et nécessitent des poulies de grand diamètre pour éviter les fissures. Le passage à une conception multi-nervures résout ces contraintes spatiales et thermiques.
La conception à nervures tronquées d'une courroie nervurée augmente considérablement la surface de contact par rapport à une courroie trapézoïdale simple standard. Plusieurs micro-nervures répartissent la charge uniformément sur la face de la poulie. Cette action de coincement adhère fermement aux parois des rainures. L'adhérence améliorée empêche le glissement à des vitesses de rotation élevées. Moins de glissement se traduit directement par une transmission de puissance plus efficace. Les ingénieurs peuvent obtenir des puissances nominales identiques en utilisant des poulies sensiblement plus étroites.
Les profils nervurés excellent également en termes d'angles d'enroulement et de capacités de pliage inversé. Leur section transversale plus fine offre une immense flexibilité. Cette flexibilité leur permet de naviguer facilement dans des itinéraires complexes. Ils acceptent facilement les configurations à reculons et en serpentin. Une telle adaptabilité s’avère absolument essentielle pour une courroie d’entraînement automobile acheminant simultanément plusieurs accessoires de moteur. Les machines industrielles bénéficient également de cette liberté de routage compacte.
Nous devons reconnaître les réalités pratiques de la mise en œuvre du système. La mise à niveau d"un lecteur existant nécessite un remplacement complet de toutes les poulies d"entraînement. Les coûts de conversion initiaux sont naturellement plus élevés. Vous remplacez les poulies plates ou à gorge profonde standard par du matériel de précision à gorges multiples. Cependant, ces coûts d’équipement initiaux se compensent rapidement. Vous bénéficiez d’intervalles de maintenance considérablement réduits, vous éliminez les retensions constantes et vous obtenez une durée de vie opérationnelle plus longue.
Attribut système | Courroie trapézoïdale standard | Courroie poly V |
|---|---|---|
Surface de contact | Limité à deux flancs latéraux. | Expansif sur plusieurs micro-côtes. |
Stabilité à grande vitesse | Sujet au fouet et au glissement. | Exceptionnellement stable à des régimes élevés. |
Pliage inversé | Pauvre; sujet à une fissuration rapide. | Excellent; accepte volontiers les oisifs. |
Espace requis | Nécessite des configurations de poulies grandes et volumineuses. | Permet des conceptions de variateurs très compactes. |
La sélection appropriée du profil dicte à la fois la capacité de charge de votre système et les contraintes géométriques. Les ingénieurs utilisent un cadre universel divisant les profils nervurés en cinq catégories principales. Chaque désignation de lettre correspond à un pas de nervure spécifique. Le pas mesure la distance exacte entre le centre d"une nervure et le centre de la nervure adjacente. Faire correspondre ce pas à votre application garantit l’intégrité structurelle.
Les profils PH et PJ représentent les conceptions à pas les plus petits disponibles. Les fabricants ont conçu ces sections pour les machines légères et les équipements de précision. Ils fonctionnent de manière transparente sur des poulies exceptionnellement petites. Vous trouverez fréquemment des profils PJ dans les centrifugeuses médicales, les tapis roulants de fitness et les appareils électroménagers. Ils offrent des performances fluides et sans vibrations dans des conditions de faible couple.
Monter dans l’échelle nous amène à la section K très polyvalente. Ce pas de milieu de gamme offre une flexibilité exceptionnelle combinée à un transfert de puissance robuste. Une courroie PK standard domine le secteur automobile mondial. Il constitue la norme définitive pour le compartiment moteur moderne. Il gère facilement les régimes extrêmes tout en s'adaptant étroitement aux poulies compactes de l'alternateur et de la pompe à eau.
Les applications lourdes exigent des profils PL et PM. Ces courroies à grand pas supportent des charges de couple massives dans les configurations de transmission de puissance industrielle. Les sections PM comportent des cordes de traction incroyablement épaisses. Ils alimentent d’énormes compresseurs industriels, des moissonneuses-batteuses agricoles et des concasseurs de roches. Ces courroies ne peuvent pas négocier des virages serrés. Ils nécessitent des diamètres de poulies minimaux massifs pour fonctionner correctement.
Le dimensionnement implique une sérieuse atténuation des risques. Nous mettons fortement en garde contre l"adoption d"une mentalité « assez proche » lors de la spécification. Tenter de mélanger une courroie de conception métrique avec une poulie impériale de taille similaire crée un désalignement immédiat. La géométrie du pas mal adaptée oblige les nervures à monter maladroitement au sommet des pics des rainures. Ce scénario précis conduit à un cisaillement rapide des côtes et à une défaillance catastrophique totale en quelques heures.
Une courroie de précision reste aussi fiable que la poulie sur laquelle elle repose. Ce mandat correspondant constitue la base de l’ingénierie de transmission de puissance. Les poulies nécessitent une précision microscopique sur trois dimensions techniques critiques : l"angle de rainure, la distance primitive et le rayon de racine. Si une seule dimension s"écarte de la norme, la ceinture ne peut pas s"asseoir correctement. Une mauvaise assise concentre les charges dynamiques de manière inégale, détruisant les cordes de traction internes.
Chaque profil de courroie exige le strict respect des diamètres minimaux de poulie. Vous ne pouvez pas tromper ces physiques. Lorsque vous pliez un matériau épais sur une petite circonférence, vous provoquez une grave fatigue de flexion. Par exemple, un profil PM robuste nécessite des poulies beaucoup plus grandes qu"un profil PJ agile. Une chute en dessous du diamètre minimum spécifié par le fabricant provoque la rupture du matériau de support sous des contraintes répétitives.
Une évaluation précise de l’usure évite les temps d’arrêt inattendus. Vous devez inspecter systématiquement les poulies existantes. Utilisez une jauge de rainure spécialisée. Si vous observez les nervures de la courroie descendre à l"intérieur des rainures de la poulie, le matériel est défectueux. Une poulie usée ne peut pas adhérer correctement. La ceinture doit se coincer fermement par ses flancs. Il ne doit jamais reposer à plat contre le fond de la rainure.
Les équipes d"approvisionnement sont confrontées à des défis communs en matière d"approvisionnement entre les composants personnalisés et les composants disponibles dans le commerce. Les poulies commerciales standards sont largement disponibles et strictement réglementées. Cependant, l’usinage sur mesure présente de graves risques. Les ateliers d"usinage doivent adhérer strictement aux normes ISO 9982 ou DIN 7867. Ne pas polir correctement les parois des rainures laisse des bavures microscopiques. Ces bavures agissent comme du papier de verre, infligeant des micro-abrasions aux nervures en caoutchouc.
Débranchez toute l’alimentation du système et effectuez les procédures de verrouillage standard.
Faites briller une lampe de poche à haute luminosité directement derrière la ceinture de sécurité.
Recherchez de légers saignements au fond des rainures. La lumière indique que le fond est atteint.
Insérez une jauge de profil de précision dans les rainures vides de la poulie pour vérifier l"usure des flancs.
Remplacez immédiatement la poulie entière si les parois des rainures présentent une bombée concave.
Nous évaluons les matériaux des courroies principalement à travers une lentille thermique. La transmission de puissance s"avère très sensible à la fois à la chaleur ambiante et aux frottements opérationnels internes. Lorsque les composés de caoutchouc fléchissent autour des poulies, ils génèrent des températures internes intenses. Le polymère choisi doit dissiper efficacement cette chaleur. Il doit également résister à la dégradation chimique pendant des milliers d"heures de fonctionnement.
Le néoprène, techniquement connu sous le nom de caoutchouc chloroprène (CR), représente la norme existante. Il y a des décennies, les ingénieurs préféraient le néoprène en raison de sa résistance acceptable à l"huile et de son coût modéré. Cependant, le néoprène souffre de graves limitations chimiques. Sous des températures élevées et soutenues, ses chaînes polymères se réticulent rapidement. Cette réticulation provoque le durcissement, la fissuration et finalement la désintégration du matériau. Il nécessite souvent un remplacement fréquent dans des environnements exigeants.
L'éthylène propylène diène monomère (EPDM) constitue la référence moderne définitive. La spécification d’une courroie EPDM poly V transforme la fiabilité du système. La structure chimique de l’EPDM manque de doubles liaisons fragiles dans sa chaîne principale. Cette architecture moléculaire unique lui confère une résistance thermique exceptionnelle. L'EPDM résiste régulièrement à des températures de fonctionnement continu jusqu'à 130°C (266°F) sans se détériorer.
Au-delà de la résistance à la chaleur, l"EPDM offre de profonds avantages opérationnels. Il reste très flexible lors des démarrages à froid extrême, évitant ainsi les ruptures de courroie tôt le matin. Il offre également une réduction significative du bruit. Les composés EPDM absorbent naturellement les vibrations, éliminant ainsi les grincements gênants. La transition vers ces polymères modernes réduit activement les réclamations au titre de la garantie. Les installations signalent des intervalles de maintenance considérablement allongés dans des environnements industriels à forte charge.
Contrairement aux configurations standard à gorge profonde ayant une certaine tolérance pour un désalignement mineur, les profils nervurés nécessitent une précision absolue. L"alignement laser représente une nécessité non négociable. Vous devez obtenir un alignement parallèle et angulaire presque parfait sur tous les arbres rotatifs. Les meilleures pratiques de l’industrie imposent de maintenir l’alignement à moins de 0,5 degré. Le dépassement de cette tolérance force les nervures à frotter agressivement contre les parois des rainures.
La mise en œuvre de protocoles de tension stricts détermine la durée de vie ultime de votre variateur. Les erreurs de tension se répartissent en deux catégories destructrices. La sous-tension représente la défaillance d"installation la plus courante. Les courroies lâches glissent continuellement contre les rainures métalliques. Ce glissement provoque un vitrage thermique, rendant le caoutchouc glissant et inutile. Il génère également le crissement aigu et indubitable associé aux moteurs mal entretenus.
À l’inverse, une tension excessive inflige des dégâts cachés et dévastateurs. Les mécaniciens tendent parfois trop une courroie serpentine en essayant de remédier à un grincement. Une tension excessive impose d'immenses charges radiales sur les roulements adjacents. Il détruit les joints délicats des roulements, provoquant des fuites rapides de liquide. Simultanément, une tension extrême étire les cordes de traction internes en polyester ou en aramide au-delà de leurs limites élastiques, les cassant intérieurement.
Les tests de conduite modernes nécessitent des outils modernes. Nous recommandons fortement d"abandonner les tests de déflexion manuels obsolètes. En appuyant votre pouce sur l"envergure de la bande, vous obtenez des données de base très inexactes. Au lieu de cela, les techniciens doivent utiliser des tensiomètres soniques. Vous saisissez la masse de la courroie et la longueur de la portée dans le compteur, puis grattez la courroie. Le compteur lit la fréquence de vibration résultante, garantissant à chaque fois une précision d’installation parfaitement calibrée.
Une intégration réussie de l"entraînement nervuré repose entièrement sur l"adaptation exacte de vos besoins de charge au profil H, J, K, L ou M correct. Vous ne pouvez pas deviner ces spécifications. Le choix d’un composé EPDM garantit une longévité maximale en luttant efficacement contre la dégradation thermique. De plus, vous devez vérifier la géométrie exacte de la rainure de la poulie. Un pitch incompatible détruira immédiatement vos pièces de rechange.
Votre prochaine étape nécessite un audit mécanique approfondi. Avant de commander un inventaire de remplacement, inspectez l’usure actuelle de votre poulie. Recherchez les flancs bombés et les conditions de fond. Consultez directement les fabricants techniques pour vérifier les capacités de charge transversale. La mise à jour de vos protocoles d"installation pour inclure la tension sonique et l"alignement laser finalisera une configuration de variateur durable et à haute efficacité.
R : Non. Les géométries sont totalement incompatibles. Les courroies nervurées nécessitent des poulies spécialisées à plusieurs rainures pour répartir la charge uniformément. Forcer un profil plat à nervures multiples dans une rainure en V unique et profonde détruit instantanément les nervures et provoque un glissement immédiat.
R : Comptez le nombre exact de nervures sur toute la largeur. Ensuite, identifiez la lettre de profil (PH, PJ, PK, PL, PM) en mesurant l"espacement précis entre les nervures. Enfin, mesurez la longueur extérieure efficace à l’aide d’un ruban flexible.
R : Habituellement, une combinaison d"un grave désalignement de la poulie, d"une tension inadéquate ou de débris coincés dans les rainures de la poulie pousse la courroie hors d"alignement. Des ressorts tendeurs usés ou des paliers de renvoi endommagés provoquent également un jeu excessif, conduisant à un déraillement.
