XPZ XPA XPB XPC

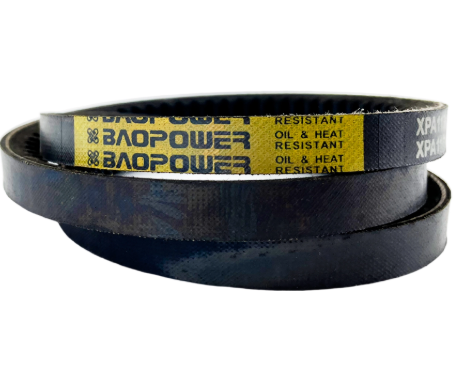

Les courroies trapézoïdales étroites dentées sont des courroies de transmission de puissance avec une section transversale étroite et une surface intérieure crantée (dentée). Les encoches réduisent la contrainte de flexion lorsque la courroie s"enroule autour des poulies, permettant ainsi un fonctionnement sur des diamètres de réa plus petits que les courroies trapézoïdales étroites enroulées de section équivalente. Contrairement aux courroies synchrones, les courroies trapézoïdales dentées fonctionnent par friction entre les parois latérales de la courroie et les rainures des poulies.
Le profil denté augmente la capacité de la courroie à fléchir autour des poulies de petit diamètre en soulageant les contraintes sur la surface intérieure. Les encoches augmentent également la surface de dissipation thermique, réduisant ainsi la température de fonctionnement pendant les cycles de service continus. Les parois latérales conservent une finition lisse et rectifiée avec précision pour un contact uniforme avec les parois des rainures de poulie.
Une corde de traction en polyester à module élevé court le long de la ligne de lancement pour transmettre la charge de tension avec un étirement minimal. Le composé de caoutchouc, généralement de l"EPDM ou du polychloroprène selon la série, est formulé pour la résistance à la fatigue par flexion et la stabilité thermique. Les fibres courtes intégrées dans le composé des parois latérales offrent une rigidité latérale pour maintenir l"engagement du coin sous charge.
Section | Largeur supérieure (mm) | Hauteur (mm) | Angle (degrés) |
|---|---|---|---|
XPZ | 10.0 | 8.0 | 40 |
XPA | 13.0 | 10.0 | 40 |
XPB | 17.0 | 11.0 | 40 |
XPC | 22.0 | 14.0 | 40 |
La plage de température de fonctionnement standard est de -45°C à +70°C. La vitesse maximale de la bande varie selon la section : les sections XPZ et XPA peuvent fonctionner à des vitesses allant jusqu"à 30 m/s, tandis que les sections XPB et XPC sont conçues pour des vitesses inférieures avec des charges de couple plus élevées. Échelles de capacité de transmission de puissance avec taille de section et diamètre de poulie selon les tableaux de puissance nominale RMA.
Les sections XPZ et XPA sont utilisées dans les machines-outils, les machines textiles, les équipements de transformation des aliments et les compresseurs rotatifs à vis où les centres d"entraînement sont compacts et les exigences de densité de puissance sont élevées. Le profil étroit permet d"économiser de l"espace par rapport aux sections de courroie trapézoïdale classiques tout en conservant une capacité de puissance comparable grâce à une meilleure répartition de la pression de contact.
Les sections XPB et XPC sont destinées aux applications lourdes, notamment les machines agricoles, les équipements de construction et les ventilateurs industriels. La conception dentée est particulièrement bénéfique dans les environnements agricoles où les entraînements par courroie sont confrontés à des charges variables, à une exposition aux débris et à des cycles démarrage-arrêt fréquents.
La production est conforme à la norme RMA (Rubber Manufacturers Association) IP-21 pour les courroies trapézoïdales étroites, qui définit les tolérances dimensionnelles, les systèmes de classification de longueur et les méthodes de test de performance. Les longueurs de courroie sont marquées avec des désignations standard correspondant à la longueur intérieure ou à la longueur efficace selon les conventions de numérotation RMA.
Chaque lot de production est soumis à une vérification dimensionnelle, notamment la mesure de la largeur supérieure, de la hauteur et de l"angle. Les tests de tension statique confirment l"intégrité du câble de traction et la correspondance des longueurs garantit que les courroies d"un ensemble apparié se situent dans les bandes de tolérance spécifiées. Le codage des lots permet la traçabilité des lots de matières premières, de la date de production et des enregistrements d"inspection.
Les courroies trapézoïdales dentées peuvent fonctionner sur des poulies de plus petit diamètre car les encoches réduisent la contrainte de flexion au niveau de la surface intérieure. Ils dissipent également la chaleur plus efficacement grâce à une plus grande surface. Cela permet des rapports de vitesse plus élevés et des conceptions d"entraînement plus compactes par rapport aux courroies trapézoïdales enveloppées de même section.
La sélection des sections dépend de la puissance transmise, du rapport de vitesse d"entraînement, de l"entraxe et des diamètres des poulies. Utilisez les tableaux de puissance nominale RMA ou le logiciel de conception d"entraînement pour calculer la taille de section requise et le nombre de courroies. Des facteurs tels que la température ambiante, le rapport cyclique et le matériau de la poulie influencent également le choix.
Les courroies trapézoïdales étroites dentées standard fonctionnent dans une plage de températures allant de -45°C à +70°C. Un fonctionnement prolongé à la limite supérieure de température peut accélérer le vieillissement du caoutchouc. Pour les environnements à haute température, des versions composées résistantes à la chaleur sont disponibles avec des températures nominales élevées.
Les courroies trapézoïdales étroites dentées nécessitent des poulies dont les dimensions de rainure sont adaptées à la section de la courroie (XPZ, XPA, XPB ou XPC). Elles ne sont pas interchangeables avec les poulies à courroie trapézoïdale classiques (sections A, B, C) car la largeur, la hauteur et l"angle supérieurs diffèrent. Vérifiez toujours que les spécifications de la rainure de la poulie correspondent à la section de la courroie avant l"installation.
