SA SB SC

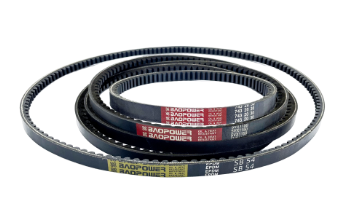

Une courroie trapézoïdale agricole en caoutchouc est un composant de transmission de puissance conçu pour les machines et équipements agricoles fonctionnant dans des conditions de terrain. La courroie présente une section trapézoïdale qui se coince dans les rainures des poulies, offrant une adhérence par friction pour le transfert de couple. La construction comprend une couche de corde de traction intégrée dans un composé de caoutchouc, enveloppée d"une housse en tissu pour la protection contre l"abrasion.
Les câbles de traction sont généralement constitués de fibres de polyester ou d"aramide, offrant une stabilité dimensionnelle et une résistance à l"étirement sous charge. Le composé du corps en caoutchouc – souvent à base de chloroprène (néoprène) ou de mélanges de caoutchouc naturel – offre flexibilité et dissipation thermique. Le tissu extérieur, généralement une toile de coton ou de polyester traitée avec un bain de caoutchouc, protège la courroie contre la poussière, la saleté et l"humidité rencontrées dans les environnements agricoles.
Les courroies trapézoïdales agricoles transmettent la puissance de rotation entre les poulies des équipements agricoles. La section transversale en forme de V augmente la surface de contact dans la rainure de la poulie, ce qui permet le transfert de couple sous des charges variables. Les caractéristiques de performance incluent la capacité de puissance par courroie, la vitesse maximale autorisée et l"efficacité à différents niveaux de tension.
La flexibilité de la courroie permet un fonctionnement avec des diamètres de poulies plus petits et des rouleaux arrière que l"on trouve couramment sur les moissonneuses-batteuses et les presses à balles. La résistance à la fatigue en flexion contribue à des performances constantes lors des cycles fréquents de démarrage et d’arrêt typiques des opérations de récolte. Les puissances nominales spécifiques dépendent de la section transversale de la courroie, de sa longueur, du diamètre de la poulie et de la vitesse de fonctionnement.
Les courroies trapézoïdales agricoles en caoutchouc sont installées sur une gamme de machines agricoles. Les tracteurs les utilisent pour entraîner des systèmes auxiliaires tels que des pompes à eau, des alternateurs et des composants de prise de mouvement. Les moissonneuses-batteuses s"appuient sur plusieurs courroies trapézoïdales pour transmettre la puissance du moteur aux barres de coupe, aux tarières et aux systèmes de nettoyage. Les presses à balles, les ensileuses et les pulvérisateurs intègrent également des courroies trapézoïdales dans leurs transmissions.
Ces courroies fonctionnent dans des conditions qui incluent l"exposition à la poussière des champs, aux résidus de récolte, à l"humidité et aux fluctuations de température. Le composé de couverture résiste à l"abrasion du sol et des matières végétales, tandis que la construction en cordon maintient la stabilité de la tension tout au long de l"utilisation saisonnière. Des qualités résistantes à l"huile sont disponibles pour les équipements exposés à l"huile hydraulique ou moteur.
Modèle | Largeur supérieure | Hauteur | Angle | Plage de longueur |
|---|---|---|---|---|
SA | 13 millimètres | 8 mm | 34° | 660 - 5000 millimètres |
SB | 17 mm | 11 mm | 34° | 900 - 6000 millimètres |
CS | 22 mm | 14 mm | 34° | 1200 - 8000 millimètres |
Des sections et longueurs supplémentaires peuvent être produites pour répondre aux exigences spécifiques des machines. Des options de marquage et d"emballage personnalisées sont disponibles pour les fabricants d"équipement d"origine et les acheteurs commerciaux.
Identifiez la section transversale de la courroie (SA, SB ou SC) et la longueur intérieure marquée sur la courroie existante. Si le marquage est illisible, mesurez la largeur et la profondeur de la rainure de la poulie pour déterminer la section transversale, puis calculez la longueur de la courroie en utilisant l"entraxe et le diamètre de la poulie. Notre équipe technique peut vous aider avec le dimensionnement pour les applications industrielles.
La durée de vie varie en fonction de l"alignement des poulies, du réglage de la tension, des conditions de charge et de l"exposition environnementale. Les courroies correctement installées et entretenues durent généralement une à trois saisons de récolte. Une usure prématurée indique souvent un mauvais alignement ou une tension incorrecte.
Oui. La construction flexible des courroies trapézoïdales agricoles enveloppées permet un fonctionnement avec des rouleaux tendeurs arrière et des diamètres de poulies plus petits que l"on trouve couramment sur les équipements agricoles. Consultez la fiche technique pour connaître les diamètres de poulie minimaux recommandés pour chaque section transversale.
Des longueurs personnalisées et un étiquetage privé sont disponibles pour les commandes OEM et commerciales. Des quantités minimales de commande s’appliquent pour les spécifications personnalisées. Contactez notre équipe commerciale avec vos besoins pour un devis.
Les courroies trapézoïdales agricoles standard fonctionnent entre -30°C et +70°C. Pour les environnements à haute température tels que les compartiments moteur, des composés résistants à la chaleur peuvent être spécifiés. Des qualités pour temps froid sont également disponibles pour les conditions de fonctionnement hivernales.
