La sélection de la appropriée courroie de transmission de puissance est une question de fiabilité opérationnelle, et pas seulement de correspondance dimensionnelle. Un désalignement entre les spécifications de la courroie et les conditions d’entraînement entraîne une défaillance prématurée. Cela déclenche inévitablement des temps d'arrêt imprévus et augmente les demandes de maintenance. Alors que les courroies dentées à bords bruts offrent des taux de transfert d'énergie plus élevés, la courroie trapézoïdale enveloppée classique reste la norme pour les environnements difficiles. Sa housse en tissu robuste protège le noyau interne des débris abrasifs. Il protège également les élastomères sensibles de l’exposition destructrice aux huiles.
De plus, ils excellent dans les applications d"embrayage où un glissement contrôlé est nécessaire lors des démarrages à couple élevé. Ce guide détaille les critères critiques d’évaluation technique. Vous apprendrez comment adapter ces courroies spécifiques à des conditions environnementales et mécaniques uniques. Nous explorons les profils de charge, les normes de section transversale et les cadres spécifiques à l"industrie pour garantir des performances optimales à long terme.
L’environnement d’entraînement (température, huile, poussière) dicte les exigences en matière de composé de tissu de couverture.
Les courroies trapézoïdales enveloppées privilégient la durabilité et la tolérance au glissement plutôt que l"efficacité énergétique brute, ce qui les rend idéales pour l"embrayage et les charges à chocs élevés.
La sélection correcte de la section transversale doit être conforme aux normes RMA/ISO et aux dimensions des poulies existantes pour éviter une usure localisée.
Les applications spécifiques à l"industrie (par exemple, CVC ou agriculture) nécessitent différents protocoles de tension et calendriers de maintenance.
Vous ne pouvez pas spécifier un système de disque durable sans auditer au préalable l"environnement d"exploitation. Une ceinture échoue rapidement si elle ne possède pas les propriétés défensives adaptées à son environnement. Nous devons établir des conditions de base avant de référencer un catalogue de fabricant.
Les lecteurs sont confrontés à quatre principales menaces environnementales. Ceux-ci incluent la chaleur ambiante, l’exposition à l’huile, la poussière abrasive et une humidité élevée. La chaleur ambiante cuit les élastomères standards, les faisant durcir et se fissurer. L’exposition à l’huile provoque un gonflement du caoutchouc et une perte par friction catastrophique. La poussière abrasive agit comme du papier de verre sur les rainures des poulies. L"humidité dégrade les cordons de tension internes au fil du temps.

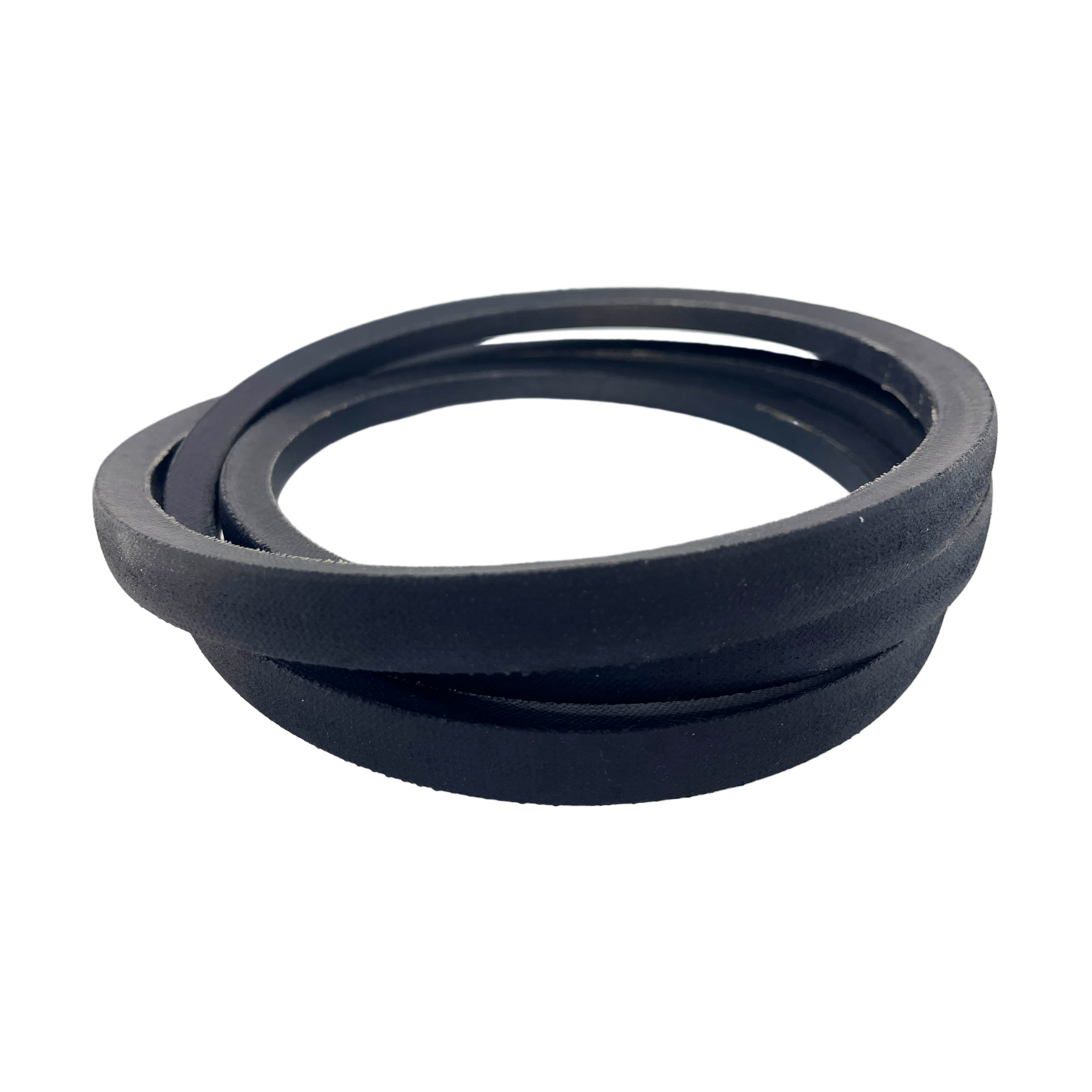

Le revêtement extérieur en tissu d’une courroie trapézoïdale industrielle résiste efficacement à ces éléments. Il agit comme une barrière résistante et sacrificielle. Les housses en textile tissé absorbent les petites éclaboussures d'huile. Ils éloignent les paillettes abrasives des câbles porteurs. Les bords en caoutchouc exposés se dégradent beaucoup plus rapidement dans des conditions difficiles similaires.
Chaque application exerce une signature de contrainte unique sur le disque. Nous classons ces signatures par type de charge pour déterminer la résistance requise du cordon.
Charges uniformes : ces applications présentent un couple fluide et constant. Les pompes centrifuges et les petits ventilateurs d'échappement entrent dans cette catégorie. Ils nécessitent des matériaux de cordon de tension standard.
Charges de choc légères : ces systèmes subissent des pics de couple soudains et modérés. Les mélangeurs et les arbres de ligne génèrent généralement de légers chocs. La ceinture doit s'étirer légèrement pour absorber l'impact.
Charges de choc lourdes : ces disques sont confrontés à des forces de blocage brutales et instantanées. Les concasseurs de roches et les marteaux lourds en sont de parfaits exemples. La courroie doit résister à des pics de tension extrêmes sans se casser.
Définir le succès empêche une sélection arbitraire. Une installation réussie répond à des critères précis et mesurables. Votre principale mesure peut impliquer la réalisation de plus de 25 000 heures de fonctionnement continu dans un environnement propre. Alternativement, le succès dans une application minière pourrait signifier minimiser les intervalles de tension à une fois par trimestre. Pour les entraînements à embrayage, survivre au glissement intermittent sans vitrer le couvercle détermine le succès.
Le choix de la bonne section n’est pas négociable. Le profil de la courroie doit parfaitement s"insérer dans la rainure de la poulie pour transmettre efficacement la puissance. Deviner les dimensions conduit directement à une usure rapide des flancs et à des pertes d’efficacité.
Les différences structurelles déterminent la capacité électrique et les besoins en espace. Les sections classiques comprennent les profils A, B, C et D. Ils présentent une largeur supérieure plus large par rapport à leur profondeur. Ils fonctionnent bien sur les poulies de plus grand diamètre. Les sections transversales étroites incluent les profils SPZ, SPA, SPB et SPC. Les normes nord-américaines les appellent 3 V, 5 V et 8 V. Les profils étroits offrent une densité de puissance nettement plus élevée. Ils transportent plus de charge dans un encombrement physique réduit.
Catégorie de profil | Désignations communes | Avantage principal | Taille d"application typique |
|---|---|---|---|
Classique | A, B, C, D, E | Haute tolérance au désalignement, grande disponibilité | Entraînements moyens à grands, embrayage |
Étroit (métrique) | SPZ, SPA, SPB, SPC | Densité de puissance élevée, diamètres de poulie plus petits | Entraînements compacts et puissants |
Étroit (impérial) | 3V, 5V, 8V | Poids d"entraînement réduit, charge suspendue inférieure | Équipement industriel lourd |
Vous devez faire correspondre strictement le profil de la courroie aux angles de rainure de poulie existants. Les normes RMA et ISO régissent ces dimensions. Un profil mal adapté est trop haut ou trop bas dans la rainure. Cette mauvaise assise empêche une répartition uniforme de la charge. Le frottement localisé qui en résulte brûle la housse en tissu et détruit les cordons internes.
Les matériaux internes dictent la résistance globale. Les cordons de tension centraux gèrent la force de traction réelle. Les fabricants utilisent couramment des cordons en polyester pour les applications standard. Le polyester résiste bien à l’étirement sous des charges uniformes. Les applications à chocs importants nécessitent des cordons en aramide ou en Kevlar. L'aramide refuse de s'étirer sous un stress extrême. Sous les cordons se trouve la section de compression. Les composés de standard courroie trapézoïdale en caoutchouc fonctionnent à des températures normales. Les élastomères techniques, comme l'EPDM, offrent la stabilité nécessaire lorsque les températures ambiantes dépassent 140°F (60°C).
Les ingénieurs équilibrent constamment les variables de performance. Choisir entre des constructions à bords enveloppés et à bords bruts nécessite de comprendre des compromis mécaniques spécifiques. Vous devez évaluer les véritables exigences de l"application.
Nous reconnaissons ouvertement le compromis connu en matière de performances dans la transmission de puissance. Les courroies dentées à bord brut offrent une efficacité énergétique environ 2 à 3 % plus élevée. Ils se plient facilement sur des poulies plus petites grâce à leur conception crantée. Cependant, les courroies enveloppées offrent une durabilité bien supérieure dans des conditions difficiles. Ils tolèrent beaucoup mieux un désalignement mineur des poulies. Ils supportent de lourdes charges de choc sans subir d"arrachement du cordon.
Fonctionnalité | Construction enveloppée | Construction à bords bruts |
|---|---|---|
Efficacité énergétique | Modéré (~94-95%) | Élevé (~97-98 %) |
Tolérance aux charges de choc | Excellent | Modéré |
Résistance aux débris | Supérieur (Protection du tissu) | Mauvais (caoutchouc exposé) |
Tolérance de désalignement | Haut | Faible |
Le contrôle du frottement est un élément de protection essentiel. L"enveloppe en tissu permet un glissement contrôlé au démarrage. Ce glissement empêche le moteur de caler dans les configurations à forte inertie. Lorsqu’un énorme ventilateur démarre, il résiste à tourner. La couverture enveloppée glisse légèrement jusqu"à ce que le ventilateur prenne de l"élan. Les ceintures à bords bruts adhèrent de manière agressive. Cette prise immédiate peut casser des cordons ou déclencher des disjoncteurs électriques lors de démarrages lourds.
Vous devez évaluer les cycles de maintenance à long terme. Les options enveloppées prolongent souvent la durée de vie opérationnelle dans des environnements hautement abrasifs. Les courroies standard peuvent tomber en panne tous les trois mois dans une scierie poussiéreuse. Une conception emballée correctement spécifiée peut prolonger cet intervalle de remplacement jusqu"à une année complète. Le calcul de la vraie valeur nécessite de prendre en compte cette fréquence de maintenance réduite et la diminution des arrêts planifiés.
Les méthodes de sélection génériques échouent dans les industries spécialisées. Différents secteurs imposent des exigences opérationnelles distinctes. Vous devez aligner votre logique de sélection avec les réalités spécifiques de votre domaine.
Systèmes de CVC et de ventilation :
Les centrales de traitement d’air commerciales exigent des propriétés spécifiques. La sélection d’une courroie d’entraînement de ventilateur se concentre fortement sur la réduction du bruit et les cycles de service continus. Ces disques fonctionnent en permanence pendant des mois. Ils nécessitent une excellente dissipation thermique. De plus, les ceintures CVC doivent posséder une conductivité statique. Cela évite l’accumulation dangereuse de charges statiques à proximité des commandes électroniques sensibles. Vérifiez toujours la conformité à la norme ISO 1813 pour la conductivité statique dans ces environnements.
Équipement motorisé agricole et extérieur :
Le matériel agricole fonctionne dans des conditions brutales. Le choix d'une courroie trapézoïdale agricole nécessite de se concentrer sur la résistance aux débris. Les moissonneuses-batteuses et les tracteurs génèrent d’énormes quantités de paillettes et de poussières abrasives. Le revêtement en tissu doit résister à ce frottement constant. De plus, les entraînements agricoles utilisent fréquemment des rouleaux arrière pour tendre le système. La courroie doit tolérer une flexion inverse importante sans fissurer le revêtement extérieur. Ils doivent également survivre à de fréquents engagements serrés.
Transformation industrielle lourde :
Les mines, les carrières et les scieries présentent les défis les plus difficiles. Les concasseurs, les mélangeurs industriels et les convoyeurs lourds exigent une résistance maximale. Les couples de démarrage élevés sont ici la norme absolue. Vous avez besoin de courroies construites avec des cordons de tension en aramide. Les couvercles doivent résister à une forte contamination par les hydrocarbures et à la poussière de roche. Les profils enveloppés rigides et résistants empêchent la courroie de se retourner à l"intérieur de la rainure de la poulie lors de blocages de charge soudains.
Même les meilleurs calculs techniques échouent si les pratiques d’installation ne suffisent pas. Vous devez vérifier la qualité des composants et appliquer des protocoles d"installation stricts. Une mauvaise exécution ruine les disques parfaitement spécifiés.
Ne supposez jamais la perfection prête à l’emploi. Vous devez vérifier physiquement la qualité de la ceinture dès sa réception. Vérifiez toute la longueur pour détecter les anomalies de chevauchement du tissu. Les renflements au niveau de la couture de chevauchement provoquent de fortes vibrations d"entraînement. Inspectez les parois latérales pour déceler toute exposition du cordon. Les cordons qui dépassent du tissu indiquent des défauts de fabrication. Pliez légèrement la ceinture. Si la couverture est inhabituellement rigide ou cassante, elle a souffert de mauvaises conditions de stockage et tombera en panne prématurément.
Jetez la méthode de tension « règle empirique ». Appuyer sur la portée avec votre main ne fournit aucune donnée fiable. Vous devez utiliser des outils calibrés. Exigez de vos techniciens qu’ils utilisent des tensiomètres soniques. Ces appareils mesurent la fréquence de vibration exacte de la travée. Les jauges de déflexion fonctionnent également bien pour vérifier les valeurs de force. Vous devez respecter exactement les valeurs de tension spécifiées par le fabricant. Une sous-tension provoque un glissement destructeur. Une tension excessive détruit rapidement les roulements du moteur.
Les disques emballés subissent des changements physiques rapides immédiatement après l"installation. Ils nécessitent une période de rodage obligatoire. Cette phase initiale dure généralement de 24 à 48 heures de fonctionnement. Durant cette fenêtre, les cordons de tension s"étirent légèrement. Plus important encore, le revêtement en tissu s"insère profondément dans les rainures de la poulie. Ce siège réduit la tension de fonctionnement effective. Après cette période de rodage, vous devez effectuer une procédure de remise en tension obligatoire. Sauter cette étape garantit un glissement prématuré et un recouvrement du vitrage.
Choisir le bon composant de transmission enveloppé nécessite une attention rigoureuse aux détails. Cela reste un exercice consistant à faire correspondre les tolérances mécaniques aux dures réalités environnementales. Vous ne pouvez pas compter uniquement sur la correspondance dimensionnelle pour garantir la fiabilité. La chaleur, les débris et les charges de choc dictent les composés de matériaux et les profils structurels requis.
Commencez votre processus de sélection en vérifiant l’usure actuelle de vos poulies. Documentez avec précision les températures ambiantes de fonctionnement. Calculez la puissance nominale et tenez compte des facteurs de service appropriés pour les charges de choc. Ce n"est qu"après avoir collecté ces données que vous devrez référencer les tableaux de sélection des fabricants.
Votre prochaine étape est le dimensionnement proactif des applications. Consultez un catalogue d"ingénierie spécifique à votre secteur d"activité. Utilisez un calculateur de conception de disque propriétaire pour vérifier vos capacités de charge attendues. Si votre environnement présente une chaleur extrême ou une contamination abrasive, contactez le service technique pour obtenir des recommandations de dimensionnement et de composés d"application personnalisés.
R : Non. Le mixage provoque des échecs immédiats du partage de charge. Une ceinture usagée est déjà étirée et usée plus étroitement. La nouvelle courroie se situe plus haut dans la rainure et supporte toute la charge mécanique. Ce stress localisé intense provoque une rupture rapide du cordon. Vous devez toujours installer un ensemble entièrement neuf et adapté en usine.
R : Tout d’abord, mesurez la largeur supérieure sur la section la plus large à l’aide d’un pied à coulisse. Ensuite, mesurez la circonférence extérieure à l"aide d"un ruban à mesurer flexible. Comparez ces dimensions aux tableaux de profils standard. Notez la distinction entre la longueur effective et la longueur de référence, car les catalogues utilisent des lignes de mesure spécifiques en fonction du type de profil.
R : Certains types enveloppés classiques tolèrent les rouleaux arrière, mais vous devez faire preuve de prudence. Des constructions spécifiques sont conçues spécifiquement pour le pliage inversé. L’utilisation de courroies standard en dehors de leurs limites de flexion conçues entraîne une fissuration rapide du revêtement et une fatigue du cordon. Vérifiez toujours la valeur nominale de courbure inversée du fabricant avant de mettre en œuvre une tension arrière.
