| Quantité: | |
|---|---|
100 mètres

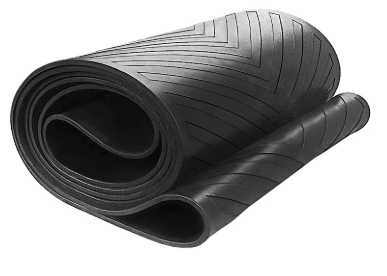

Une bande transporteuse à chevrons comporte des taquets en forme de V moulés sur la surface supérieure du couvercle, conçus pour augmenter la friction et contenir les matériaux sur les convoyeurs inclinés. Les taquets sont vulcanisés intégralement avec le corps de la courroie, formant une structure continue unique qui résiste à la séparation sous charge. Le motif en chevrons s"étend sur toute la largeur de la bande, formant des auges qui maintiennent les matériaux en vrac en place pendant le transport ascendant ou descendant.
La hauteur, l"espacement et l"angle des taquets sont sélectionnés en fonction des caractéristiques du matériau et de l"inclinaison du convoyeur. Les profils plus bas conviennent aux matériaux plus fins et aux angles modérés, tandis que les crampons plus hauts supportent les gros morceaux et les pentes plus raides. La ceinture de base sous le motif utilise une carcasse en tissu multicouche – disponible en coton, nylon ou polyester-nylon – offrant la résistance à la traction nécessaire au transport de charges.
Les courroies à chevrons permettent un transport incliné à des angles plus raides que les courroies plates. Les taquets créent des poches de rétention de matériaux qui empêchent le glissement des solides en vrac. L"angle d"inclinaison effectif maximum dépend de la hauteur des taquets, de la taille des particules du matériau et des propriétés d"écoulement du matériau. Les matériaux plus fins et plus cohésifs atteignent généralement des angles plus raides que les gros morceaux à écoulement libre.
Les types de matériaux traités par les bandes à chevrons comprennent les céréales, les graines, les agrégats, le charbon, le minerai, le clinker de ciment et les matériaux recyclés. Le motif de la surface de la bande réduit les déversements aux points de transfert et maintient l"alignement des matériaux le long du trajet du convoyeur. L"espacement des taquets est optimisé pour équilibrer la capacité de charge et la facilité de nettoyage de décharge.
Les bandes transporteuses Chevron sont déployées dans plusieurs industries où un transport incliné est requis. Dans les mines et les carrières, ils déplacent le minerai concassé et les agrégats sur les pentes depuis le fond des fosses jusqu"aux usines de traitement. Les chantiers de construction les utilisent pour transporter du sable, du gravier et des ingrédients prêts à l"emploi à des angles élevés.
Les installations agricoles installent des courroies à chevrons pour les opérations de manutention des grains, de traitement des semences et de mouture des aliments pour animaux. Les usines de recyclage en dépendent pour élever les matériaux triés tels que les flocons de plastique, le papier et les déchets métalliques. Les applications supplémentaires incluent les cimenteries, les terminaux d’engrais et les centrales électriques à biomasse. Chaque application nécessite d"adapter la hauteur des taquets, la largeur de la bande et la résistance de la carcasse à la densité du matériau, à la taille des particules et à la géométrie du convoyeur.
Paramètre | Gamme de spécifications |
|---|---|
Modèle de taquet | Forme en V (chevron) |
Hauteur du taquet | 5 à 30 mm |
Espacement des cales | 100 - 400 mm (centre à centre) |
Largeur de la ceinture | 300 - 1600 millimètres |
Type de carcasse | Couches de tissu CC, NN, EP |
Nombre de plis | 3 à 5 plis |
Angle d"inclinaison recommandé | jusqu"à 30° (en fonction du matériau) |
Épaisseur du couvercle supérieur | 3,0 - 6,0 mm (base + taquet) |
MOQ | 100 mètres |
L"inclinaison maximale effective dépend de la hauteur des taquets et des propriétés du matériau. Avec des hauteurs de taquets standard, la plupart des matériaux en vrac peuvent être transportés selon des angles allant jusqu"à 30 degrés. Des matériaux cohésifs plus fins peuvent permettre des angles plus raides, tandis que de gros morceaux à écoulement libre peuvent nécessiter des angles plus bas ou des taquets plus hauts. Nous recommandons des tests de matériaux pour les applications critiques.
Sélectionnez la hauteur des taquets en fonction de la taille maximale des particules de matériau et de l"inclinaison du convoyeur. À titre indicatif, la hauteur des taquets doit être environ 2 à 3 fois la plus grande dimension des particules. Notre équipe d"ingénierie peut recommander des spécifications basées sur vos données matérielles et la disposition du convoyeur.
Oui. La hauteur, l"espacement et la configuration du motif peuvent être ajustés pour répondre aux exigences spécifiques de l"application. Des modèles personnalisés tels que des arrangements à chevrons ou multi-V sont également disponibles pour les besoins spécialisés de manutention dans les applications industrielles.
Les courroies à chevrons peuvent traiter des matériaux humides et mouillés, à condition que le composé de couverture soit sélectionné pour l"application. Des revêtements résistants à l"huile ou à l"abrasion peuvent être spécifiés en fonction des caractéristiques des matériaux. Pour les matériaux très abrasifs, des revêtements supérieurs plus épais sont recommandés.
La quantité minimale de commande est de 100 mètres par spécification. Les tailles standard sont généralement expédiées sous 15 à 25 jours ouvrables. Les configurations de crampons personnalisées ou les qualités de revêtement spéciales peuvent nécessiter 25 à 40 jours ouvrables. Les devis destinés aux entreprises clientes incluent des délais de livraison confirmés basés sur les calendriers de production actuels.
