PH PJ PK PL PM

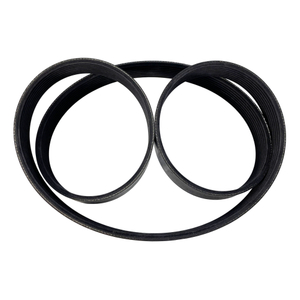

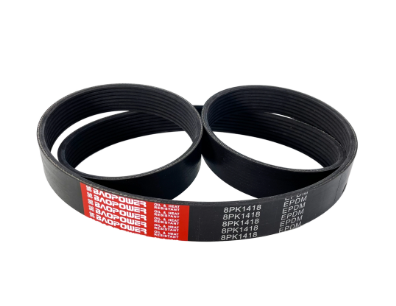

La courroie EPDM Poly V, également appelée courroie multi-nervurée ou courroie micro-V, est un composant de transmission de puissance conçu pour les systèmes d"entraînement automobiles et industriels. La courroie comporte plusieurs nervures en forme de V le long de sa surface intérieure qui s"engagent dans les rainures de poulie correspondantes, répartissant la charge sur une zone de contact plus large par rapport aux courroies trapézoïdales classiques. Fabriquée à partir d"un composé de caoutchouc EPDM (éthylène propylène diène monomère), la courroie prend en charge le fonctionnement dans des environnements à température élevée que l"on trouve couramment dans les compartiments moteurs et les enceintes de machines industrielles. La conception multi-nervures permet une transmission de puissance à des vitesses plus élevées et sur des entraxes plus longs que les configurations standard à un seul V.
Le corps de la courroie est fabriqué à partir de caoutchouc EPDM, un polymère synthétique connu pour sa résistance à la chaleur, à l"ozone et aux intempéries. L"EPDM conserve ses propriétés élastiques sur une large plage de températures, assurant des performances constantes dans les applications où se produisent des cycles thermiques.
Des fibres de renfort courtes sont dispersées dans le mélange de caoutchouc pour augmenter la rigidité latérale et la résistance à la pression transversale. Ce renfort aide la courroie à maintenir son profil nervuré sous charge, réduisant ainsi la déformation et permettant un engagement constant des cales avec les rainures des poulies.
Une couche de cordon à haute résistance s"étend longitudinalement à l"intérieur de la structure de la courroie, fournissant la principale résistance à la traction pour la transmission de puissance. Cette couche de cordon absorbe les forces de traction générées pendant le fonctionnement et aide à maintenir la stabilité de la longueur de la courroie au fil du temps.
Sous des contraintes spatiales équivalentes, la conception multi-nervures offre une puissance de transmission environ 30 % supérieure à celle des courroies trapézoïdales simples standard de largeur similaire. La surface de contact accrue entre les nervures de la courroie et les rainures des poulies contribue à cette capacité de transfert de puissance améliorée.
La courroie prend en charge des vitesses de fonctionnement allant jusqu"à 40 mètres par seconde, ce qui la rend adaptée aux applications d"entraînement à grande vitesse. La construction flexible permet à la courroie de s"adapter aux poulies de petit diamètre couramment utilisées dans les arrangements d"entraînement compacts.
Le profil multi-nervures répartit la pression de contact sur plusieurs points d"engagement, ce qui contribue à réduire les niveaux de vibrations pendant le fonctionnement. Ce modèle de contact distribué contribue à réduire le bruit de sortie par rapport aux configurations à un seul V dans des applications comparables.
Les courroies EPDM Poly V sont utilisées dans une gamme d"applications dans les environnements automobiles et industriels. Dans les systèmes automobiles, ces courroies entraînent les accessoires du moteur, notamment les alternateurs, les pompes à eau, les pompes de direction assistée et les ventilateurs de refroidissement. Dans les machines industrielles, ils sont utilisés dans les entraînements de convoyeurs, les équipements textiles, les machines-outils et les systèmes CVC où une conception d"entraînement compacte et un transfert de puissance efficace sont requis. Pour les entreprises clientes qui s"approvisionnent en composants pour leurs flottes d"équipements de fabrication, ces courroies offrent une compatibilité avec les systèmes de poulies multi-nervures standard utilisés dans diverses applications industrielles. Les propriétés de résistance à l"huile de l"EPDM permettent également une utilisation dans des environnements où un contact accidentel avec des lubrifiants peut se produire.
Désignation du profil | Pas de nervure (mm) | Applications typiques |
|---|---|---|
PH | 1.6 | Matériel de bureau de précision, petit électroménager |
Pyjama | 2.34 | Accessoires automobiles, appareils électroménagers |
PK | 3.56 | Systèmes de moteurs automobiles, machines industrielles |
PL | 4.7 | Entraînements industriels lourds, matériel agricole |
MP | 9.4 | Grandes machines industrielles, systèmes à couple élevé |
Le nombre de nervures par courroie peut être spécifié en fonction des exigences de l"application, avec des configurations standards allant de 3 à 20 nervures selon le type de profil.
Les courroies profilées PJ ont un pas de nervure de 2,34 mm et sont généralement utilisées dans des applications plus légères telles que les entraînements d"accessoires automobiles et les petits appareils électroménagers. Les courroies profilées PK ont un pas de nervure plus large de 3,56 mm et sont conçues pour les applications à charges plus élevées, notamment les systèmes de moteurs automobiles et les machines industrielles.
Le caoutchouc EPDM est formulé pour résister aux températures élevées que l"on retrouve couramment dans les compartiments moteurs et les environnements industriels. Le matériau conserve ses propriétés élastiques et son intégrité structurelle dans des conditions de cycles thermiques. Les limites de température de fonctionnement doivent être vérifiées par rapport aux exigences spécifiques de l"application.
La longueur de la courroie est déterminée en mesurant la longueur efficace le long de la ligne primitive de la courroie. Pour les applications de remplacement, faites référence au numéro de pièce imprimé sur la courroie existante ou consultez la fiche technique du fabricant de l"équipement. Le nombre de nervures et le type de profil doivent également correspondre au système de poulies.
Les courroies EPDM poly V présentent une résistance à l"huile, à la chaleur et à l"abrasion, ce qui les rend adaptées à une utilisation dans des conditions de fonctionnement où une exposition aux lubrifiants et aux contaminants environnementaux peut survenir. Le degré de résistance varie selon la formulation spécifique du composé et la concentration d"exposition.
